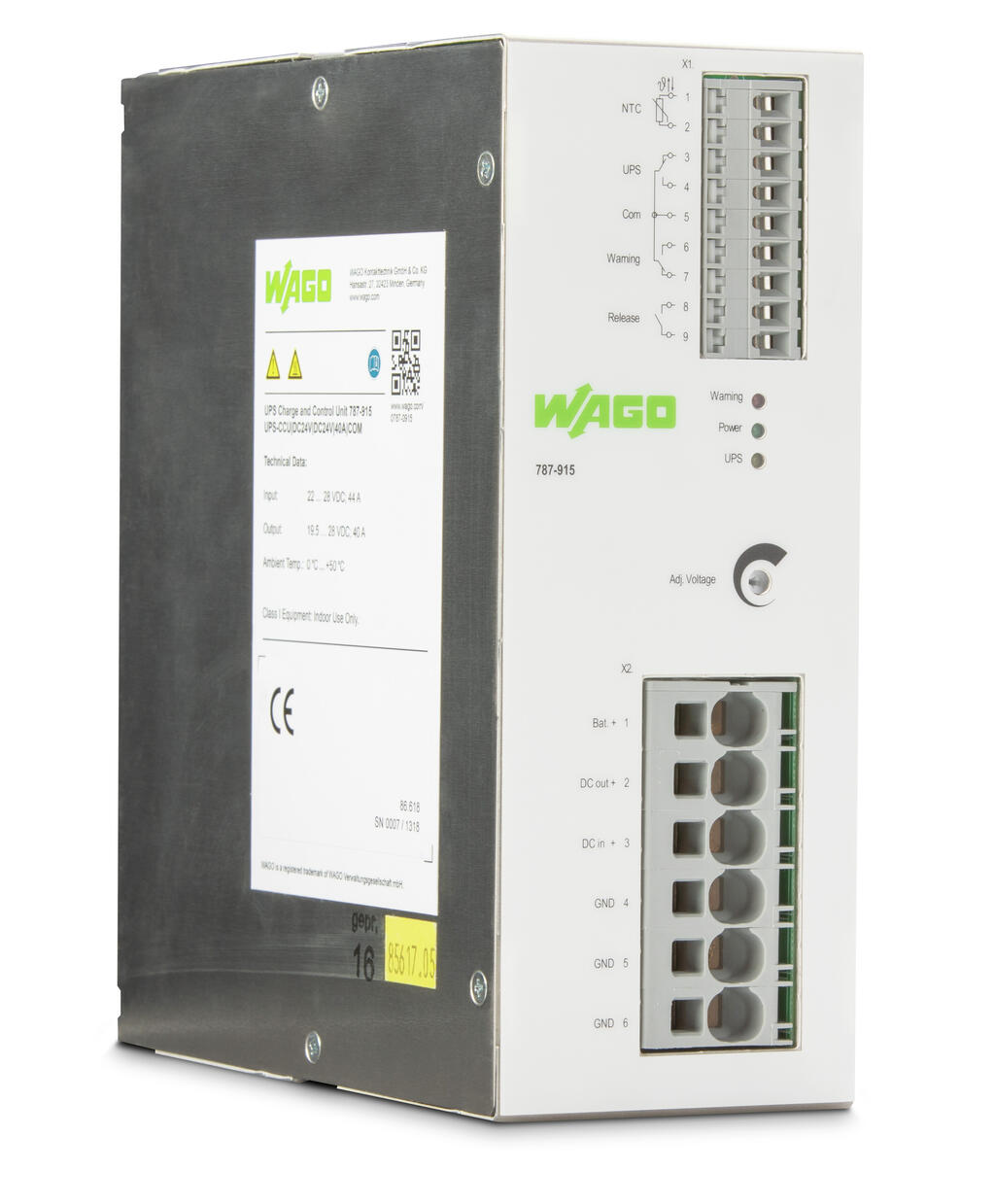

Açıklama
Notes
| Güvenlik bilgisi | For North America: Use only batteries with appropriate safety approvals! |
Technical Data
Input
| Nominal input voltage U i nom | DC 24 V |
| Input voltage range | DC 22 … 28 V |
| Nominal mains frequency range | 0 Hz |
| Input current I i | ≤ 0,16 A (Yüksüz); ≤ 4 A (Şarj); ≤ 44 A |
Output
| Nominal output voltage U o nom | DC 24 V |
| Output voltage range | Ui (derecelendirilmiş işlem); 19,5… 26,5 VDC (tampon modunda düzensiz akü voltajı) |
| Nominal output current I o nom | 40 A |
Energy storage
| Buffer time | Yüke bağlı |
| Switch-on threshold (adjustable) | DC 21,5 … 22,5 V |
| Charging current | 1 … 4 A ( DIP anahtarı ile 1 A'lık adımlarla ayarlanabilir; Varsayılan ayar: 2 A) |
| End-of-charge voltage | DC 26,4 … 29 V (NTC ile sıcaklık kontrollü; sıcaklık sensörü olmadan: 27,2 VDC) |
| Recommended battery module | Typ: VRLA 24 V; 7 … 40 Ah |
Signaling and communication
| Göstergeler | 1 x Power LED (yeşil) 1 x UPS LED (sarı) 1 x uyarı LED (kırmızı) |
| Çalışma göstergesi | Yeşil LED (çalışma) Sarı LED (tampon modu/şarj oluyor) Kırmızı LED (uyarı) |
| Uzaktan giriş | Tampon modunun kapatılması tampon işlemini kapatmak için |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 4 W; ≤ 22,5 W (Nominal yük) |
| Efficiency | 97 % (Değerlendirilmiş işlem); 85 % (Şarj) |
Sigorta Koruması
| Dahili sigorta | T 6.3 A (şarj devresi) |
| Harici sigorta | T 50 A |
Safety and protection
| Koruma sınıfı | III |
| Koruma sınıfı | IP20; per EN 60529 |
| Ters gerilim koruması | Evet |
| Kirlilik derecesi | 2 |
| Paralel çalışma | hayır |
| Series connection | hayır |
| MTBF | 600.000 h (40 C; SN 29500'e göre) |
Bağlantı verisi
| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | WAGO 2636 Serisi |
| Tek damarlı boylar | 0,75 … 16 mm² / 18 … 4 AWG |
| İnce bükümlü kablolar | 0,75 … 25 mm² / 18 … 4 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,75 … 16 mm² |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,75 … 16 mm² |
| Sıyırma uzunluğu | 18 … 20 mm / 0.71 … 0.79 inches |
| Connection type (2) | Göstergeler |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 741 Series |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, yalıtımlı yüksüklü | 0,25 … 1,5 mm² |
| ince bükümlü yalıtımsız yüksüklü | 0,25 … 1,5 mm² |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Geometrical Data
| Width | 68 mm / 2.677 inches |
| Height | 181 mm / 7.126 inches |
| Depth | 162 mm / 6.38 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 1100 g |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … +50 °C |
| Surrounding air (storage) temperature | -20 … +55 °C |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 62368-1 EN 61000-6-2 EN 61000-6-3 |
| Standartlar/spesifikasyonlar | CSA |
Ticari Veri
| ETIM 8.0 | EC000382 |
| ETIM 8.0 | EC000382 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966088274 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
