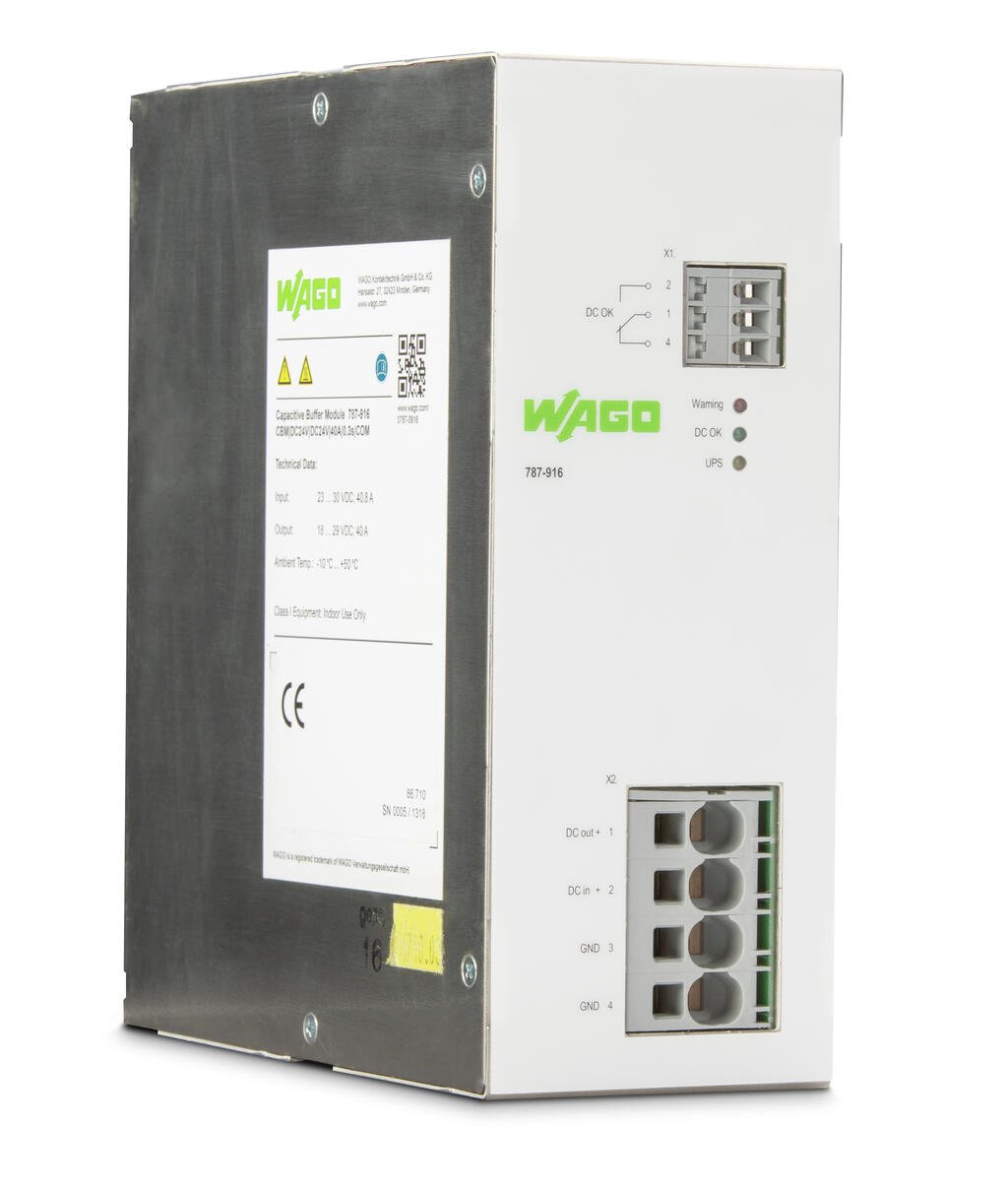

Technical Data
Input
| Nominal input voltage U i nom | DC 24 V |
| Input voltage range | DC 23 … 30 V |
| Nominal mains frequency range | 0 Hz |
| Input current I i | ≤ 0,06 A (Yüksüz); ≤ 0,8 A (Şarj); ≤ 40,8 A |
Output
| Nominal output voltage U o nom | DC 24 V |
| Output voltage range | Ui - 0,5 VDC (şebeke işletimi; Io = 20 A); Ui - 0,8 VDC (şebeke işletimi; Io = 40 A); 20… 29 VDC (ara bellek modu) |
| Nominal output current I o nom | 40 A |
Energy storage
| Buffer time | 0,3 … 6,6 s yük akımına ve sıcaklığa bağlıdır |
| Switch-on threshold (typ.) | DC 22 V |
| Nominal capacity | 4,17 |
| Nominal voltage | 32,4 V |
| Effective energy content (typ.) | 500 |
| Şarj süresi | 2,5 min |
Signaling and communication
| Göstergeler | 1 x LED DC OK (yeşil) 1 x UPS LED (sarı) 1 x uyarı LED (kırmızı) |
| Çalışma göstergesi | Yeşil LED (DC OK) Sarı LED (tampon modu/şarj oluyor) Kırmızı LED (uyarı) |
Verim/Güç Kayıpları
| Güç kaybı P V | ≤ 1,9 W (Ayrıştırılmış çıkış olmadan işlem); ≤ 11,5 W (Kuplajsız çıkışla çalışma; Io=20A); ≤ 33,5 W (Kuplajsız çıkışla çalışma; Io=40A) |
| Efficiency | 96,5 % |
Sigorta Koruması
| Dahili sigorta | hayır |
| Harici sigorta | T 40 A |
Safety and protection
| Koruma sınıfı | III |
| Koruma sınıfı | IP20; per EN 60529 |
| Ters gerilim koruması | Evet |
| Kirlilik derecesi | 2 |
| Paralel çalışma | hayır |
| Series connection | hayır |
| Hizmet ömrü | 74,000 h (25 °C; I a = 40 A); 28,200 h (40 °C; I a = 40 A) |
Bağlantı verisi

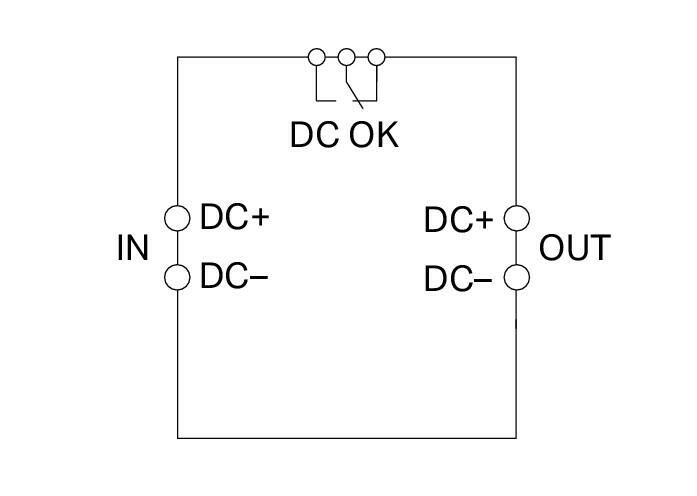

| Connection type (1) | giriş/çıkış |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | WAGO 2636 Serisi |
| Tek damarlı boylar | 0,75 … 16 mm² / 18 … 4 AWG |
| İnce bükümlü kablolar | 0,75 … 25 mm² / 18 … 4 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,75 … 16 mm² |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,75 … 16 mm² |
| Sıyırma uzunluğu | 18 … 20 mm / 0.71 … 0.79 inches |
| Connection type (2) | Göstergeler |
| Bağlantı tipi 2 | CAGE CLAMP® |
| WAGO terminal 2 | WAGO 741 Series |
| tek damarlı, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,08 … 2,5 mm² / 28 … 12 AWG |
| ince bükümlü, yalıtımlı yüksüklü | 0,25 … 1,5 mm² |
| ince bükümlü yalıtımsız yüksüklü | 0,25 … 1,5 mm² |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Geometrical Data
| Width | 68 mm / 2.677 inches |
| Height | 181 mm / 7.126 inches |
| Depth | 162 mm / 6.38 inches |
Mekanik Veri
| Montaj | DIN-35 ray |
Material Data
| Ağırlık | 900 g |
Environmental Requirements
| Surrounding air (operating) temperature | -10 … +50 °C |
| Surrounding air (storage) temperature | -10 … +60 °C |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 62368-1 EN 61000-6-2 EN 61000-6-3 |
| Standartlar/spesifikasyonlar | CSA |
Ticari Veri
| ETIM 8.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4066966088281 |
| SAP tesis 01'den gümrük tarifesi no. | 85044083900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
