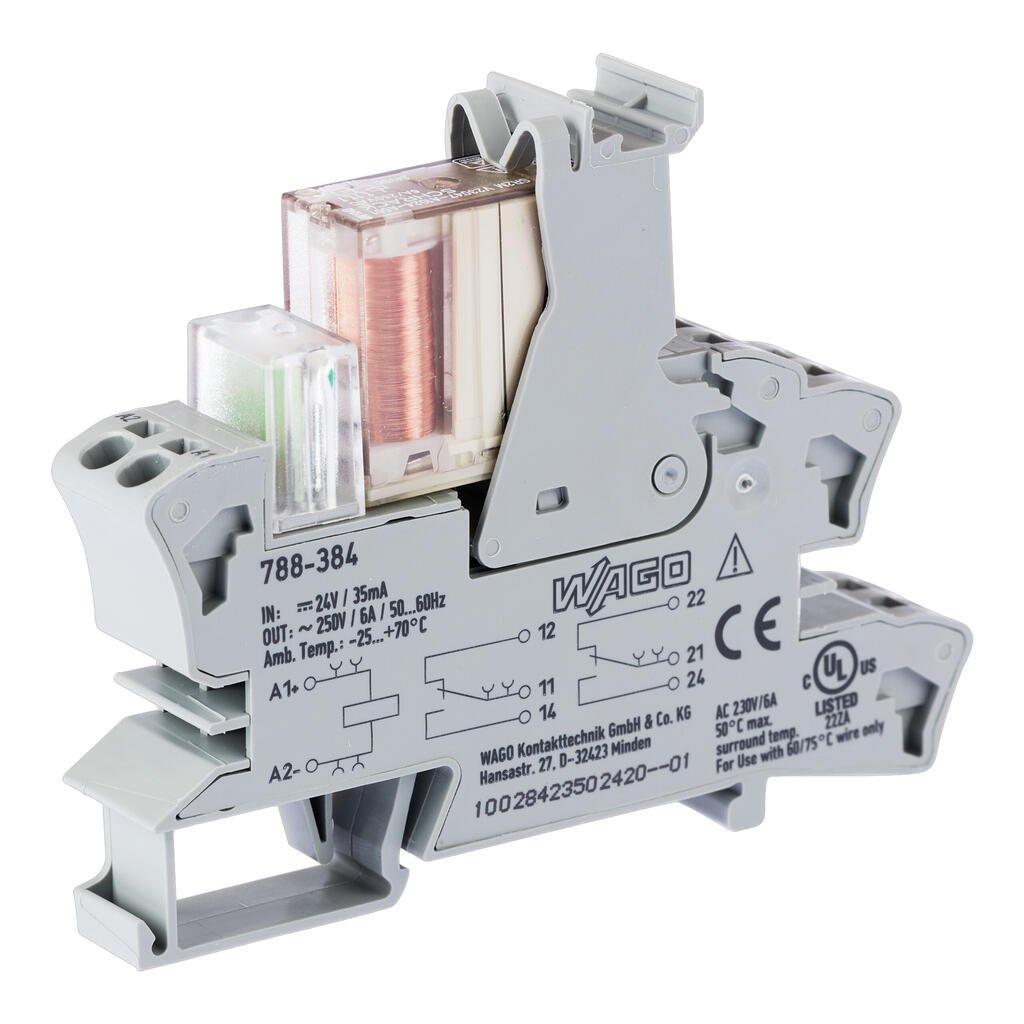

Sürülen kontaklı röle modülü; Nominal giriş gerilimi: 24 VDC; 2 değişken kontak; Sınırlayıcı sürekli akım: 6 A; Kırmızı durum göstergesi; Modül genişliği: 15 mm; 2,50 mm²; gri

Ürün Kodu : 788-384 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...
İletişim

Açıklama

Notes
Güvenlik bilgisi
  • Per EN 61810-3, it is only permitted to use 1 make contact/1 break contact for safety circuits (11-14 and 22-21 or 12-11 and 21-24).


  • A separator plate (e.g., 209-191) must be used for voltages greater than 250 V between adjacent relay modules and for compliance with the reinforced insulation requirements.
Note

  • Bobin ile kontaklar arasında güçlendirilmiş yalıtım
  • 250 V'u aşan gerilimler ve güçlendirilmiş yalıtım gerekliliklerine uyum için bitişik röle modülleri arasında bir ayırıcı plaka (örneğin 209-191) kullanılmalıdır.
  • Röle bobinlerini ve kontakları korumak için endüktif yükler etkin bir koruyucu devre ile bastırılmalıdır.

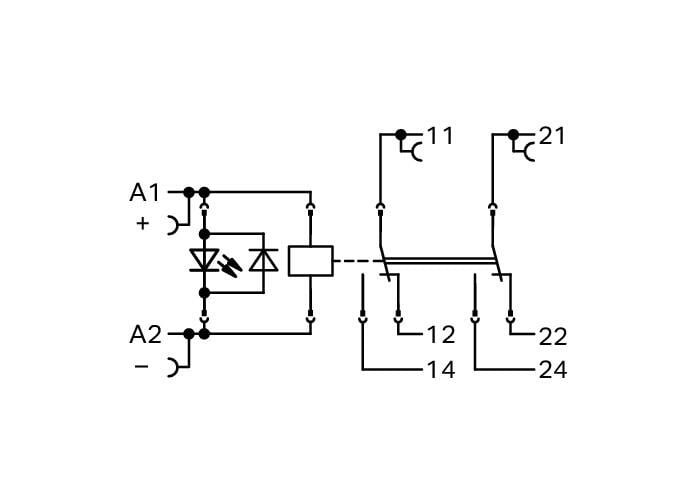

Technical Data
Control circuit
Nominal input voltage U N DC 24 V
Input voltage range -15 … +10 %
Nominal input current at U N 31 mA
Load circuit
Number of changeover/switchover contacts 2
Contact material (relay) AgNi
Limiting continuous current 6 A
Max. make current (resistive) (AC) 14 A / 4 s
Max. switching voltage AC 250 V

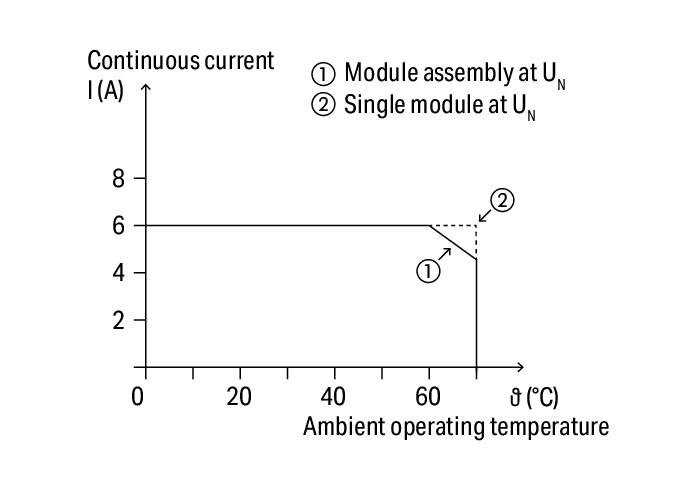

Max. switching power (resistive) AC 1500 VA; DC (yük limit eğrisine bakın)
Switching capacity AC-15: 3 A / AC 250 V; DC-13: 3 A / DC 24 V
Recommended minimum load 5 V / 10 mA
Çekme süresi (tip.) 10 ms
Bırakma süresi 4 ms
Electrical life (N.O.; resistive load; 23 °C) 100 x 10³ switching operations
Mekanik ömür 10 x 10⁶ switching operations
Max. switching load with load/without load 6 min -1 / 300 min -1
Forced operation Tip A
Signaling
Durum göstergesi Kırmızı LED
Safety and protection
Anma gerilimi 250 V
Nominal ani dalgalanma gerilimi 6 kV
Kirlilik derecesi 3
Dielectric strength, control/load circuit (AC, 1 min) 4 kVrms
Dielectric strength open contact (AC, 1 min) 1,5 kVrms
Dielectric strength, load/load circuit (AC, 1 min) 3 kVrms
Güvenlik bilgisi
  • Per EN 61810-3, it is only permitted to use 1 make contact/1 break contact for safety circuits (11-14 and 22-21 or 12-11 and 21-24).


  • A separator plate (e.g., 209-191) must be used for voltages greater than 250 V between adjacent relay modules and for compliance with the reinforced insulation requirements.
B10d (AC 1) 250 V; 6 A; 1 NO: 600,000 switching operations
250 V; 3 A; 1 NO: 900,000 switching operations
250 V; 1.5 A; 1 NO: 1,800,000 switching operations
B10d (AC 1) 250 V; 3 A; 1 NO: 180,000 switching operations
250 V; 2 A; 1 NO: 560,000 switching operations
250 V; 0.75 A; 1 NO: 4,600,000 switching operations
B10d (DC 13) 24 V; 3 A; 1 NO: 360,000 switching operations
24 V; 1.5 A; 1 NO: 740,000 switching operations
24 V; 0.75 A; 1 NO: 4,200,000 switching operations
Koruma sınıfı IP20
Bağlantı verisi
Bağlantı teknolojisi İtmeli CAGE CLAMP ®
Tek damarlı boylar 0,34 … 2,5 mm² / 22 … 14 AWG
İnce bükümlü kablolar 0,34 … 2,5 mm² / 22 … 14 AWG
Sıyırma uzunluğu 9 … 10 mm / 0.35 … 0.39 inches
Geometrical Data
Width 15 mm / 0.591 inches
Height 86 mm / 3.386 inches
Depth 64 mm / 2.52 inches
Mechanical data
Montaj DIN-35 ray
Material Data
Renk gri
Yangın yükü 0,939 MJ
Ağırlık 50,3 g
Environmental Requirements
Surrounding air (operating) temperature at U N -40 … +70 °C
Surrounding air (operating) temperature for UL -40 … +50 °C
Surrounding air (storage) temperature -40 … +70 °C
İşlem sıcaklığı -25 … +50 °C
Temperature range of connection cable ≥ (T ambient + 20 K)
Standartlar ve Spesifikasyonlar
Standartlar/spesifikasyonlar EN 61010-2-201
EN 61810-1
EN 61373
UL 508
Elementary relay
WAGO elementary relay 788-902
Ticari Veri
Product Group 6 (INTERFACE ELECTRONIC)
eCl@ss 10.0 27-37-16-01
eCl@ss 10.0 27-37-16-01
ETIM 8.0 EC001437
ETIM 8.0 EC001437
Recupel Type
Pack. unit 15 (1) Adet
SAP'den ambalaj tipi box
SAP tesis 01'den menşei CN
GTIN 4055143184175
SAP tesis 01'den gümrük tarifesi no. 85364900990
Environmental Product Compliance
RoHS Compliance Status Compliant,No Exemption
