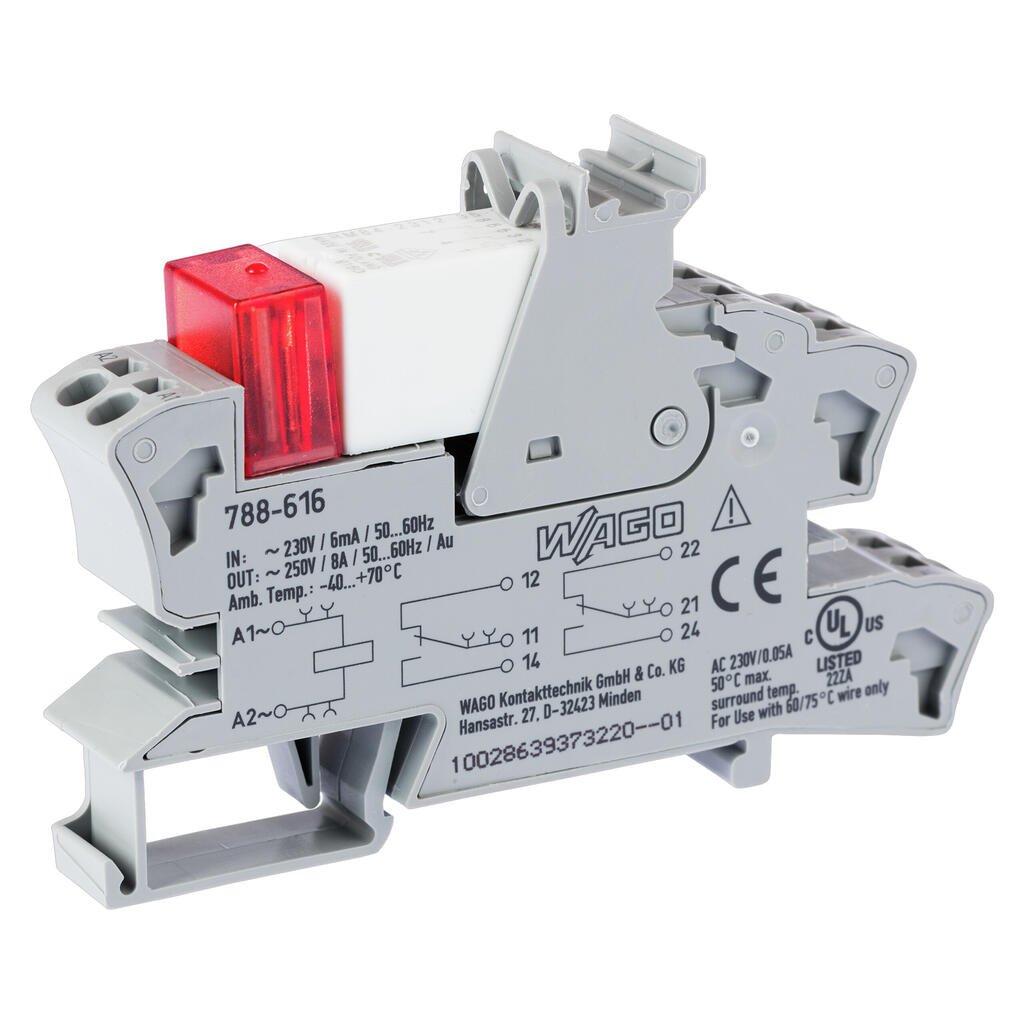

Röle modülü; Nominal giriş gerilimi: 230 VAC; 2 değişken kontak; Sınırlayıcı sürekli akım: 8 A; altın kontaklı; Kırmızı durum göstergesi; Modül genişliği: 15 mm; 2,50 mm²; gri

Ürün Kodu : 788-616 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...
İletişim

Açıklama

Notes
Güvenlik bilgisi A separator plate (e.g., 209-191) must be used for voltages greater than 250 V between adjacent relay modules and for compliance with the reinforced insulation requirements.
Note

  • Bobin ile kontaklar arasında güçlendirilmiş yalıtım
  • Bitişik röle modülleri arasında 250 V'tan büyük gerilimler için ve güçlendirilmiş yalıtım gerekliliklerine uyum için bir ayırma plakası (örn., 209-191) kullanılmalıdır.
  • Altın tabakanın zarar görmesini önlemek için 30 VDC anahtarlama voltajları ve 50 mA akımları aşılmamalıdır. Daha yüksek anahtarlama gücü nihayetinde altın tabakasının buharlaşmasına yol açar. Gövdede oluşan tortular hizmet ömrünü kısaltabilir.
  • Röle bobinlerini ve kontakları korumak için endüktif yükler etkin bir koruyucu devre ile bastırılmalıdır.

Technical Data
Control circuit
Nominal input voltage U N AC 230 V
Input voltage range ±10 %
Nominal input current at U N 5 mA
Load circuit
Number of changeover/switchover contacts 2
Contact material (relay) AgNi + Au
Limiting continuous current 8 A
Max. switching voltage AC 250 V
Max. switching power (resistive) AC 2000 VA; DC (yük limit eğrisine bakın)
Switching capacity AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
Recommended minimum load 5 V / 2 mA / 50 mW
Çekme süresi (tip.) 7 ms
Bırakma süresi 3 ms
Sıçrama süresi (tip.) 6 ms
Electrical life (N.O.; resistive load; 23 °C) 100 x 10³ switching operations
Mekanik ömür 30 x 10⁶ switching operations
Max. switching load with load/without load 10 min -1 / 1200 min -1
Signaling
Durum göstergesi Kırmızı LED
Safety and protection
Anma gerilimi 250 V
Nominal ani dalgalanma gerilimi 4 kV
Kirlilik derecesi 3
Dielectric strength, control/load circuit (AC, 1 min) 5 kVrms
Dielectric strength open contact (AC, 1 min) 1 kVrms
Dielectric strength, load/load circuit (AC, 1 min) 2,5 kVrms
Güvenlik bilgisi A separator plate (e.g., 209-191) must be used for voltages greater than 250 V between adjacent relay modules and for compliance with the reinforced insulation requirements.
Koruma sınıfı IP20
Bağlantı verisi
Bağlantı teknolojisi İtmeli CAGE CLAMP ®
Tek damarlı boylar 0,34 … 2,5 mm² / 22 … 14 AWG
İnce bükümlü kablolar 0,34 … 2,5 mm² / 22 … 14 AWG
Sıyırma uzunluğu 9 … 10 mm / 0.35 … 0.39 inches
Geometrical Data
Width 15 mm / 0.591 inches
Height 86 mm / 3.386 inches
Depth 54 mm / 2.126 inches
Mechanical data
Montaj DIN-35 ray
Material Data
Renk gri
Yangın yükü 0,843 MJ
Ağırlık 45,5 g
Environmental Requirements
Surrounding air (operating) temperature at U N -40 … +70 °C
Surrounding air (operating) temperature for UL -40 … +50 °C
Surrounding air (storage) temperature -40 … +70 °C
İşlem sıcaklığı -25 … +50 °C
Temperature range of connection cable ≥ (T ambient + 20 K)
Standartlar ve Spesifikasyonlar
Standartlar/spesifikasyonlar EN 61010-2-201
EN 61810-1
EN 61373
UL 508
DNV
Elementary relay
WAGO elementary relay 788-181
Ticari Veri
Product Group 6 (INTERFACE ELECTRONIC)
eCl@ss 10.0 27-37-16-01
eCl@ss 10.0 27-37-16-01
ETIM 8.0 EC001437
ETIM 8.0 EC001437
Recupel Type
Pack. unit 20 (1) Adet
SAP'den ambalaj tipi box
SAP tesis 01'den menşei DE
GTIN 4045454484804
SAP tesis 01'den gümrük tarifesi no. 85364900990
Environmental Product Compliance
RoHS Compliance Status Compliant,No Exemption
