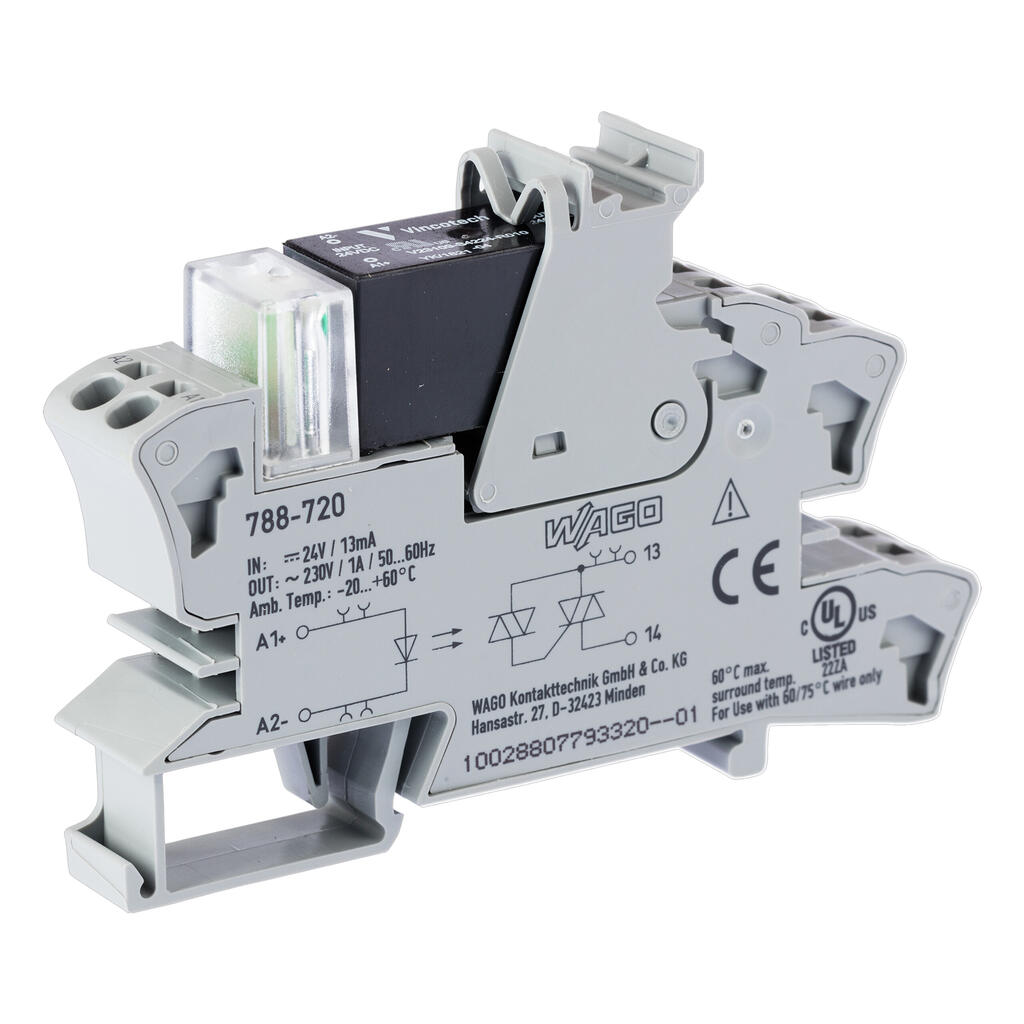

Açıklama
Notes
| Note | Bitişik röle modülleri arasında 250 V'tan büyük gerilimler için ve güçlendirilmiş yalıtım gerekliliklerine uyum için bir ayırma plakası (örn., 209-191) kullanılmalıdır. |
Technical Data

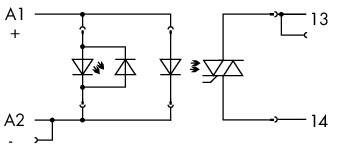

Control circuit
| Nominal input voltage U N | DC 24 V |
| Input voltage range | DC 0 … 4 V |
| Input voltage range | DC 18 … 30 V |
| Nominal input current at U N | 7 mA |
Load circuit
| Circuit type | 2 telli bağlantı Sıfır gerilimli anahtarlama |
| Limiting continuous current | 1 A |
| Nominal output voltage | AC 230 V |
| Output voltage range | AC 24 … 240 V |
| Max. voltage drop at output | ≤ AC 1,1 V |
| Voltage drop | ≤ 1.1 VAC |
| Turn-on time | ≤ 10 ms |
| Drop-out time | ≤ 10 ms |
| Switching frequency | 50 Hz / 60 Hz |
Signaling
| Durum göstergesi | Kırmızı LED |
Safety and protection
| Kirlilik derecesi | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 3,75 kVrms |
| Koruma sınıfı | IP20 |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 15 mm / 0.591 inches |
| Height | 54 mm / 2.126 inches |
| Depth | 86 mm / 3.386 inches |
Mechanical data
| Montaj | DIN-35 ray |
Material Data
| Renk | gri |
| Yangın yükü | 0,693 MJ |
| Ağırlık | 41,3 g |
Environmental Requirements
| Surrounding air (operating) temperature at U N | -20 … +60 °C |
| Surrounding air (operating) temperature for UL | -40 … +60 °C |
| Surrounding air (storage) temperature | -40 … +70 °C |
| İşlem sıcaklığı | -25 … +50 °C |
| Temperature range of connection cable | ≥ (T ambient + 20 K) |
Standartlar ve Spesifikasyonlar
| Standartlar/spesifikasyonlar | EN 61000-6-2 EN 61000-6-3 EN 61373 EN 61010-2-201 UL 508 (max. 40 °C/2.5 A) |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-26-15-03 |
| eCl@ss 10.0 | 27-26-15-03 |
| ETIM 8.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| Pack. unit | 20 (1) Adet |
| SAP'den ambalaj tipi | Box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454743888 |
| SAP tesis 01'den gümrük tarifesi no. | 85365005000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
