Açıklama
Notes
| Note | Röle bobinlerini ve kontakları korumak için endüktif yükler etkin bir koruyucu devre ile bastırılmalıdır. |
Technical Data

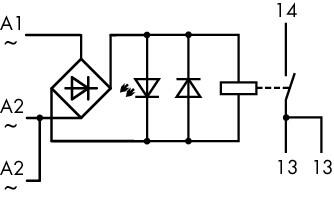

Control circuit
| Nominal input voltage U N | AC/DC 24 V |
| Input voltage range | -15 … +20 % |
| Nominal input current at U N | 32 mA |
Load circuit
| Number of make contacts/switch on contacts | 1 |
| Contact material (relay) | AgSnO 2 |
| Limiting continuous current | 16 A |
| Max. make current (resistive) | (AC) 120 A / 0,05 s |
| Max. switching voltage | AC 250 V |
| Max. switching power (resistive) | AC 4000 VA; DC (yük limit eğrisine bakın) |
| Recommended minimum load | 12 V / 10 mA |
| Çekme süresi (tip.) | 15 ms |
| Bırakma süresi | 5 ms |
| Mekanik ömür | 10 x 10⁶ switching operations |
Signaling
| Durum göstergesi | Kırmızı LED |
Safety and protection
| Anma gerilimi | 250 V |
| Nominal ani dalgalanma gerilimi | 4 kV |
| Kirlilik derecesi | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 4 kVrms |
| Dielectric strength open contact (AC, 1 min) | 1 kVrms |
| Koruma sınıfı | IP20 |
Bağlantı verisi
| Bağlantı teknolojisi | CAGE CLAMP® |
| Tek damarlı boylar | 0,2 … 2,5 mm² / 24 … 14 AWG |
| İnce bükümlü kablolar | 0,2 … 2,5 mm² / 24 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 17,5 mm / 0.689 inches |
| Height | 90 mm / 3.543 inches |
| Depth | 55 mm / 2.165 inches |
Mechanical data
| Tasarım | DIN raya monte gövde |
| Montaj | DIN-35 ray |
Material Data
| Yangın yükü | 1,185 MJ |
| Ağırlık | 53,8 g |
Environmental Requirements
| Surrounding air (operating) temperature at U N | -25 … +40 °C |
| Surrounding air (storage) temperature | -40 … +70 °C |
| İşlem sıcaklığı | -25 … +50 °C |
Standartlar ve Spesifikasyonlar
| Standartlar/spesifikasyonlar | EN 60664-1 EN 61810-1 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-14-23-09 |
| eCl@ss 10.0 | 27-14-23-09 |
| ETIM 8.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| Pack. unit | 10 (1) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821421665 |
| SAP tesis 01'den gümrük tarifesi no. | 85364900990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
