Açıklama
Technical Data
| Switchingmodus | Mağaza ve ileri; engellemeyen |
| Number of 100Base-TX ports | 8 |
| Number of 100Base-FX ports | 2 |
| Communication standards | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/FX IEEE 802.3x Akış Kontrolü |
| Yedeklilik fonksiyonu | Yedekli DC güç kaynağı |
| Configuration options | Sinyal kontağı için DIP anahtarı |
| Arıza teşhisi | Sinyal kontağı |
| MAC tablosu | 2000 Adresler |
| Jumbo Frame Size | 1536, Byte |
| Supply voltage | 9 … 48 VDC; Kablo uzunluğu: <3 m |
| Enerji tüketimi maks. | 6,08 W |
| Enerji tüketimi tip. (24 V) | 5,76 W |
| ESD (contact/air discharge) | 8 KV / 15 KV |
| Baud rate | Bakır kablo: 10/100 Mbit/s; Fiber optik:100 Mbit/s |
| Transmission medium (communication/fieldbus) | Bakır kablo: cat. 5 veya daha yüksek, 100 m maksimum kablo uzunluğu; Fiber optik: FX Çoklu Mod, LX Tek Modlu |
| LWL-Fasertyp | Tek modlu ve çok modlu |
| Paketdurchsatz | 148.800 pkt/s |
| Panel | 12 x DIP anahtar: Alarm fonksiyonu güç kaynakları ve bağlantı noktaları 1 … 10 |

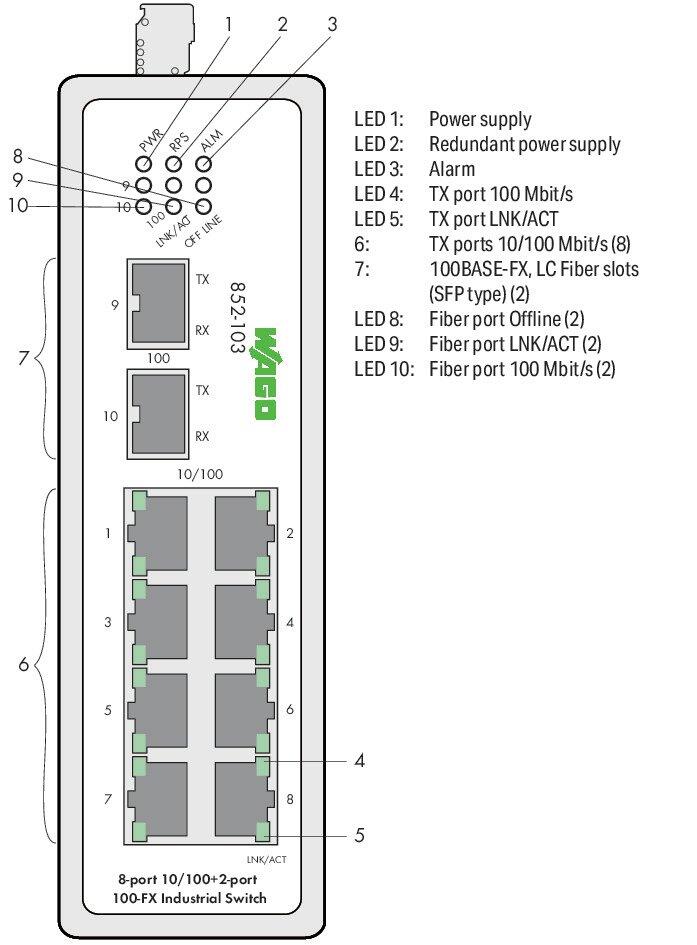

| Indicators | Cihaz: LED (PWR, RPS) yeşil: Güç kaynağı (birincil), yedek güç kaynağı (ikincil); LED (ALM) kırmızı: Alarm; LED (LNK / ACT, 100) yeşil, LED (ÇEVRİMDIŞI) kırmızı: Durum fiber optik bağlantı noktaları; bağlantı noktası başına: LED (100, LNK / ACT) yeşil: Durum 100 Mbps, LNK / ACT bağlantı noktaları 1… 8 |
Bağlantı verisi
| Connection technology: communication/fieldbus | Bakır kablo: 8 x RJ-45; Fiber optik: 2 x SFP, LC fiber-optic connectors |
| Anschlusstechnik: Versorgung | 1 x Yerleşik erkek konektör: 231-436 / 001-000; dişi konektör dahil (MCS Konektörler): 231-106 / 026-000 |
Geometrical Data
| Width | 50 mm / 1.969 inches |
| Height | 162 mm / 6.378 inches |
| Depth | 120 mm / 4.724 inches |
Mekanik Veri
| Ağırlık | 922 g |
| Renk | siyah |
| Gövde malzemesi | Alüminyum |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C (UL max. +60 °C) |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Koruma sınıfı | IP30 |
| Nısbi nem (yoğuşmasız) | 95 % |
| Montaj tipi | DIN-35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 uyarınca |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
Ticari Veri
| Product Group | 27 (special components I/O) |
| eCl@ss 10.0 | 19-17-01-30 |
| eCl@ss 10.0 | 19-17-01-06 |
| ETIM 8.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | TW |
| GTIN | 4045454665951 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
