Açıklama
Technical Data
| Switchingmodus | Mağaza ve ileri; engellemeyen |
| Number of 1000Base-T ports | 8 |
| Communication standards | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x Akış Kontrolü IEEE 802.3az Enerji Tasarruflu Ethernet Önceliklendirilen IEEE 802.1p |
| Yedeklilik fonksiyonu | Yedekli DC güç kaynağı |
| Configuration options | Sinyal kontağı için DIP anahtarı |
| Arıza teşhisi | Sinyal kontağı |
| MAC tablosu | 8000 Adresler |
| Jumbo Frame Size | 9000, Byte |
| Supply voltage | 9 … 57 VDC |
| Enerji tüketimi maks. | 6 W |
| ESD (contact/air discharge) | 8 KV / 15 KV |
| Baud rate | Bakır kablo: 10/1000 Mbit/s |
| Transmission medium (communication/fieldbus) | Bakır kablo: cat. 5e veya üzeri, 100 m maksimum kablo uzunluğu |
| Panel | 10 x DIP anahtar: Alarm fonksiyonu güç kaynakları ve bağlantı noktaları 1 … 8 |

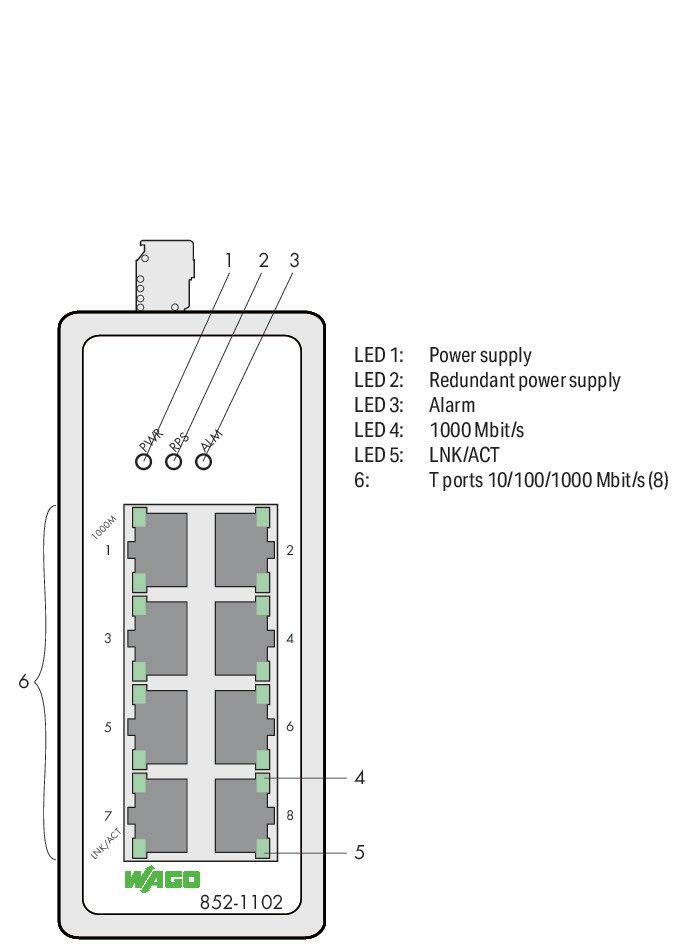

| Indicators | Cihaz: LED (PWR, RPS) yeşil: Güç kaynağı (birincil), yedek güç kaynağı (ikincil); LED (ALM) kırmızı: Alarm; bağlantı noktası başına: LED (1000, LNK / ACT) yeşil: Durum 1000 Mbps, LNK / ACT bağlantı noktaları 1… 8 |
Bağlantı verisi
| Connection technology: communication/fieldbus | Bakır kablo: 8 x RJ-45 |
| Anschlusstechnik: Versorgung | 1 x Yerleşik erkek konektör: 231-436 / 001-000; dişi konektör dahil (MCS Konektörler): 2231-106 / 026-000 |
Geometrical Data
| Width | 50 mm / 1.969 inches |
| Height | 105 mm / 4.134 inches |
| Depth | 120 mm / 4.724 inches |
Mekanik Veri
| Ağırlık | 543 g |
| Renk | siyah |
| Gövde malzemesi | Alüminyum |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +80 °C |
| Koruma sınıfı | IP30 |
| Nısbi nem (yoğuşmasız) | 95 % |
| Montaj tipi | DIN-35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 uyarınca |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
| Yangın yükü | 0,302 MJ |
Ticari Veri
| eCl@ss 10.0 | 19-17-01-30 |
| eCl@ss 10.0 | 19-17-01-06 |
| ETIM 8.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | TW |
| GTIN | 4055143500173 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
