Açıklama
Technical Data
| Switchingmodus | Mağaza ve ileri; engellemeyen Store-and-Forward, non-blocking |
| Number of 1000Base-T ports | 16 |
| Communication standards | IEEE 802.3x Akış Kontrolü IEEE 802.3az Enerji Tasarruflu Ethernet Önceliklendirilen IEEE 802.1p IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/FX IEEE 802.3ab 1000BASE-T IEEE 802.3x Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.1p Prioritization |
| Yedeklilik fonksiyonu | Yedekli DC güç kaynağı Redundant DC power supply |
| Configuration options | Sinyal kontağı için DIP anahtarı |
| Arıza teşhisi | Sinyal kontağı Signal contact |
| MAC tablosu | 8000 Adresler 8000 addresses |
| Jumbo Frame Size | 10000, Byte |
| Supply voltage | 12 … 60 VDC |
| Enerji tüketimi maks. | 12 W |
| Baud rate | Bakır kablo: 10/1000 Mbit/s Copper cable: 10/1000 Mbit/s |
| Transmission medium (communication/fieldbus) | Bakır kablo: cat. 5e veya üzeri, 100 m maksimum kablo uzunluğu Copper cable: Cat. 5e or higher, 100 m maximum cable length |
| Panel | 2 x DIP anahtarı: Alarm fonksiyonu güç kaynakları 2 x DIP switch: Alarm function power supplies |

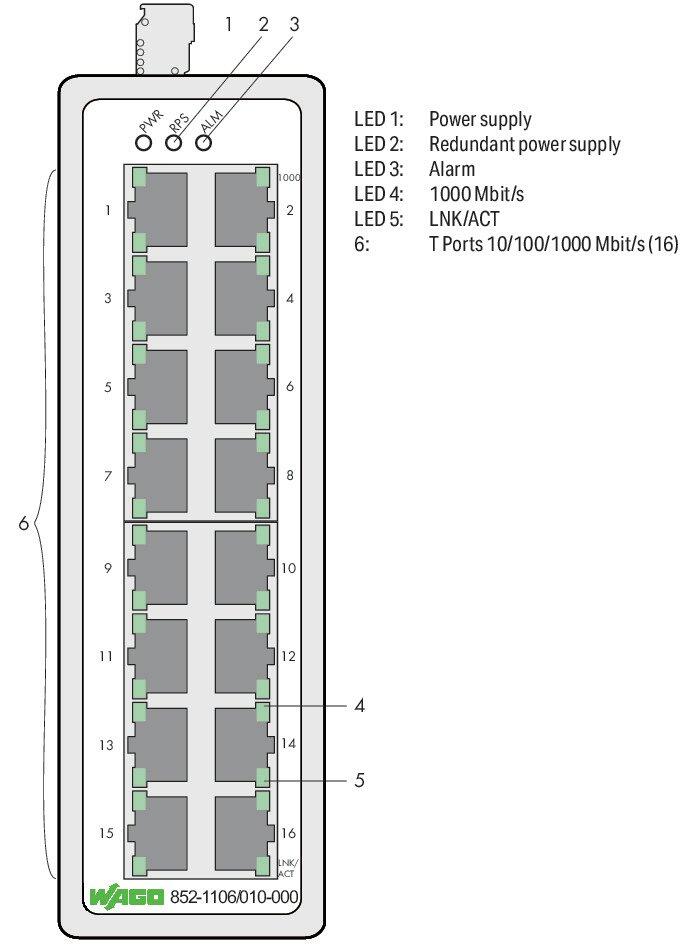

| Indicators | Cihaz: LED (PWR, RPS) yeşil: Güç kaynağı (birincil), yedek güç kaynağı (ikincil); LED (ALM) kırmızı: Alarm; bağlantı noktası başına: LED (1000, LNK / ACT) yeşil: Durum 1000 Mbps, LNK / ACT bağlantı noktaları 1… 16 Device: LED (PWR, RPS) green: Power supply (primary), redundant power supply (secondary); LED (ALM) red: Alarm; per port: LED (1000, LNK/ACT) green: Status 1000 Mbps, LNK/ACT Port 1 … 16 |
Bağlantı verisi
| Connection technology: communication/fieldbus | Bakır kablo: 16 x RJ-45 Copper cable: 16 x RJ-45 |
| Anschlusstechnik: Versorgung | 1 x Yerleşik erkek konektör: 231-436 / 001-000; dişi konektör dahil (MCS Konektörler): 2231-106 / 026-000 1 x im Gerät verbaute Stiftleiste: 231-436/001-000; mitgelieferte Federleiste (Steckverbinder MCS): 2231-106/026-000 |
Geometrical Data
| Width | 50 mm / 1.969 inches 50 mm / 1.969 inch |
| Height | 162 mm / 6.378 inches 162 mm / 6.378 inch |
| Depth | 120 mm / 4.724 inches 120 mm / 4.724 inch |
Mekanik Veri
| Ağırlık | 840 g |
| Renk | metalik siyah metalik siyah |
| Gövde malzemesi | Alüminyum Aluminum |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -10 … +70 °C -10 … 70 °C |
| Surrounding air (storage) temperature | -40 … +80 °C -40 … 80 °C |
| Koruma sınıfı | IP30 |
| Nısbi nem (yoğuşmasız) | 95 % |
| Montaj tipi | DIN-35 ray DIN 35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca acc. to IEC 60068-2-6 |
| Darbe direnci | IEC 60068-2-27 uyarınca acc. to IEC 60068-2-27 |
| EMC immunity to interference | EN 61000-6-2' göre acc. to EN 61000-6-2 |
| EMU: | EN 61000-6-4' göre acc. to EN 61000-6-4 |
Ticari Veri
| Pack. unit | 1 Adet 1 Stück |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | TW |
| GTIN | 4066966174915 4055144122374 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
| End of Sale | 2023-10-15 |
| End of Production | 2023-10-16 |
| End of Delivery | 2023-10-17 |
| End of Service and Repair | 2025-10-16 |
