Açıklama
Technical Data
| Switchingmodus | Mağaza ve ileri; engellemeyen |
| Number of 1000Base-T ports | 8 |
| Number of 1000Base SX/LX ports | 4 |
| Communication standards | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x Akış Kontrolü IEEE 802.1d Kapsayan Ağaç Protokolü (STP) IEEE 802.1w Hızlı Genişleme Ağacı Protokolü (RSTP) IEEE 802.1s Çoklu Genişleme Ağacı Protokolü (MSTP) IEEE 802.1Q VLAN Etiketleme Önceliklendirilen IEEE 802.1p IEEE 802.1x Bağlantı Noktası Kimlik Doğrulaması IEEE 802.1ab Bağlantı Katmanı Bulma Protokolü (LLDP) IEEE 802.3ad Bağlantı Toplama ITU-T G8032v1 / v2 Ethernet Halka Koruma Anahtarlaması (ERPS) |
| Yedeklilik fonksiyonu | Yedekli DC güç kaynağı; STP; RSTP; MSTP; Jet Halkası 300 ms; Xpress halka 20 ms; Çift Homing 20 ms; Çift Halka; ERPSv2 50 ms; LCAP |
| Configuration options | Sinyal kontağı için DIP anahtarı Web Tabanlı Yönetim Komut satırı arayüzü SNMPv1/v2c/v3 USB depolama ortamı |
| Arıza teşhisi | Sinyal kontağı; Modbus TCP; Liman durumu; Liman istatistikleri; Liman yükü; Trafik monitörü; SFP bilgileri; sistem günlüğü; Posta alarmı; SNMP tuzakları; Döngü algılama; … |
| MAC tablosu | 16000 Adresler |
| Jumbo Frame Size | 10000, Byte |
| Supply voltage | 12 … 48 VDC |
| Enerji tüketimi maks. | 18 W |
| ESD (contact/air discharge) | 8 KV / 15 KV |
| Baud rate | Bakır kablo: 10/1000 Mbit/s; Fiber optik:1000 Mbit/s |
| Transmission medium (communication/fieldbus) | Bakır kablo: cat. 5e veya üzeri, 100 m maksimum kablo uzunluğu; Fiber optik: SX Çoklu Mod, LX Tek Modlu |
| LWL-Fasertyp | Tek modlu ve çok modlu |
| VLAN'lar | Port tabanlı ve Tag tabanlı (4k VIDs) |
| Panel | 2 x DIP anahtarı: Alarm fonksiyonu güç kaynakları |

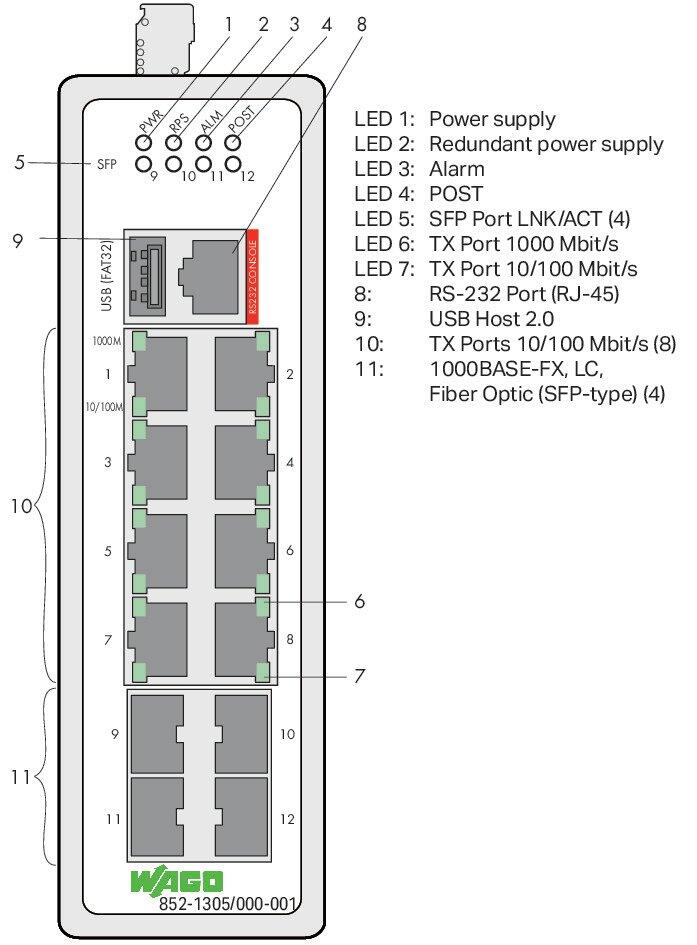

| Indicators | Cihaz: LED (PWR, RPS, POST) yeşil: güç kaynağı (birincil), yedek güç kaynağı (ikincil), POST işlevi; LED (ALM) kırmızı: Alarm; LED (SFP) yeşil, Durum fiber optik bağlantı noktaları; bağlantı noktası başına: LED (100, LNK / ACT) yeşil: Durum 100 Mbps, LNK / ACT bağlantı noktaları 1… 8 |
Bağlantı verisi
| Connection technology: communication/fieldbus | Bakır kablo: 8 x RJ-45; Fiber optik: 4 x SFP, LC fiber-optic connectors |
| Anschlusstechnik: Versorgung | 1 x Yerleşik erkek konektör: 231-436 / 001-000; dişi konektör dahil (MCS Konektörler): 2231-106 / 026-000 |
Geometrical Data
| Width | 50 mm / 1.969 inches |
| Height | 162 mm / 6.378 inches |
| Depth | 120 mm / 4.724 inches |
Mekanik Veri
| Ağırlık | 855 g |
| Renk | metalik siyah |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Surrounding air (storage) temperature | -40 … +80 °C |
| Koruma sınıfı | IP30 |
| Nısbi nem (yoğuşmasız) | 95 % |
| Montaj tipi | DIN-35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca |
| Darbe direnci | IEC 60068-2-27 uyarınca |
| EMC immunity to interference | EN 61000-6-2' göre |
| EMU: | EN 61000-6-4' göre |
| Yangın yükü | 0,302 MJ |
Ticari Veri
| ETIM 8.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | TW |
| GTIN | 4055143898133 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
