Açıklama
Technical Data
| Number of 1000Base-T ports | 5 |
| Number of 1000Base SX/LX ports | 2 |
| Communication standards | IEEE 802.3x Akış Kontrolü IEEE 802.3af Ethernet üzerinden Güç (PoE+) IEEE 802.3af Ethernet üzerinden Yüksek Güç (PoE+) Önceliklendirilen IEEE 802.1p IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/FX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x Flow Control IEEE 802.3af Power over Ethernet (PoE) IEEE 802.3at High Power over Ethernet (PoE+) IEEE 802.1p Prioritization |
| MAC tablosu | 8000 Adresler 8000 addresses |
| Jumbo Frame Size | 10000, Byte |
| Supply voltage | 24 … 57 VDC |
| Enerji tüketimi maks. | 14 W |
| Power consumption (note) | 134 W with 4 PoE |
| Baud rate | Bakır kablo: 10/1000 Mbit/s; Fiber optik:1000 Mbit/s Copper cable: 10/1000 Mbit/s; Fiber optic:1000 Mbit/s |
| Transmission medium (communication/fieldbus) | Bakır kablo: cat. 5e veya üzeri, 100 m maksimum kablo uzunluğu; Fiber optik: SX Çoklu Mod, LX Tek Modlu Copper cable: Cat. 5e or higher, 100 m maximum cable length; Fiber optic: SX Multi-Mode, LX Single-Mode |
| LWL-Fasertyp | Tek modlu ve çok modlu Single-mode and multi-mode |
| Topoloji | Star |

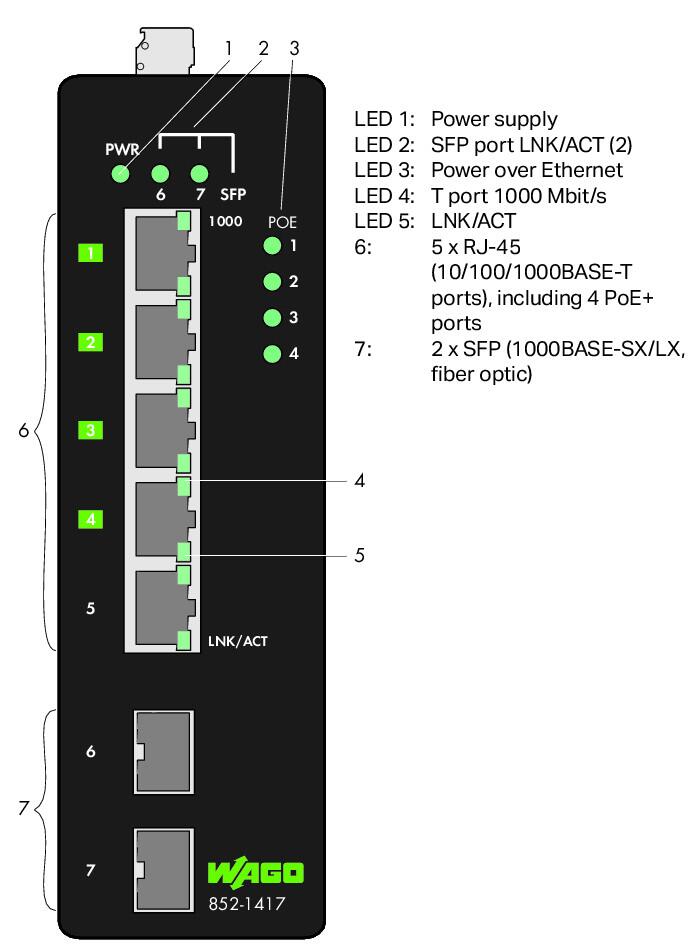

| Indicators | Cihaz: LED (PWR) yeşil: Güç kaynağı; LED (SFP) yeşil: Fiber optik bağlantı noktalarının durumu; LED (PoE 1… 4) yeşil: Ethernet üzerinden Güç; bağlantı noktası başına: LED (1000, LNK / ACT) yeşil: Durum 1000 Mbit / s, LNK / ACT bağlantı noktaları 1… 5 Gerät: LED (PWR) grün: Versorgungsspannung; LED (SFP) grün: Status Glasfaser Ports; LED (PoE 1 … 4) grün: Power over Ethernet; pro Port: LED (1000, LNK/ACT) grün: Status 1000 Mbit/s, LNK/ACT Port 1 … 5 |
Bağlantı verisi
| Connection technology: communication/fieldbus | Bakır kablo: 5 x RJ-45; Fiber optik: 2 x SFP, LC fiber-optic connectors Copper cable: 5 x RJ-45; Fiber optic: 2 x SFP, LC fiber-optic connectors |
| Anschlusstechnik: Versorgung | 1 x Yerleşik erkek konektör: 231-432 / 001-000; dişi konektör dahil (MCS Konektörler): 2231-102 / 026-000 1 x im Gerät verbaute Stiftleiste: 231-432/001-000; mitgelieferte Federleiste (Steckverbinder MCS): 2231-102/026-000 |
Geometrical Data
| Width | 50 mm / 1.969 inches 50 mm / 1.969 inch |
| Height | 160 mm / 6.299 inches 160 mm / 6.299 inch |
| Depth | 120 mm / 4.724 inches 120 mm / 4.724 inch |
Mekanik Veri
| Ağırlık | 780 g |
| Renk | siyah |
| Gövde malzemesi | Çelik sac Sheet steel |
| Uygunluk işareti | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C (per CE; −10 … +60 °C per UL 61010) -40 … 70 °C |
| Surrounding air (storage) temperature | -40 … +80 °C -40 … 80 °C |
| Koruma sınıfı | IP30 |
| Nısbi nem (yoğuşmasız) | 95 % |
| Montaj tipi | DIN-35 ray DIN 35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca acc. to IEC 60068-2-6 |
| Darbe direnci | IEC 60068-2-27 uyarınca acc. to IEC 60068-2-27 |
| EMC immunity to interference | EN 61000-6-2' göre acc. to EN 61000-6-2 |
| EMU: | EN 61000-6-4' göre acc. to EN 61000-6-4 |
| Yangın yükü | 0,12 MJ 0,087 MJ |
Ticari Veri
| eCl@ss 10.0 | 19-17-01-30 |
| eCl@ss 10.0 | 19-17-01-06 |
| ETIM 8.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| Recupel Type | |
| Pack. unit | 1 Adet 1 Stück |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | TW |
| GTIN | 4055143727143 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
