Açıklama
Technical Data
| Switchingmodus | Mağaza ve ileri; engellemeyen Store-and-Forward, non-blocking |
| Number of 1000Base-T ports | 8 |
| Number of 1000Base SX/LX ports | 4 |
| Communication standards | IEEE 802.3x Akış Kontrolü IEEE 802.1d Kapsayan Ağaç Protokolü (STP) IEEE 802.1w Hızlı Genişleme Ağacı Protokolü (RSTP) IEEE 802.1s Çoklu Genişleme Ağacı Protokolü (MSTP) IEEE 802.1Q VLAN Etiketleme Önceliklendirilen IEEE 802.1p IEEE 802.1x Bağlantı Noktası Kimlik Doğrulaması IEEE 802.1ab Bağlantı Katmanı Bulma Protokolü (LLDP) IEEE 802.3ad Bağlantı Toplama IEEE 802.3af Ethernet üzerinden Güç (PoE+) IEEE 802.3af Ethernet üzerinden Yüksek Güç (PoE+) ITU-T G8032v1 / v2 Ethernet Halka Koruma Anahtarlaması (ERPS) IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x Flow Control IEEE 802.1d Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) IEEE 802.1Q VLAN Tagging IEEE 802.1p Prioritization IEEE 802.1x Port Authentication IEEE 802.1ab Link Layer Discovery Protocol (LLDP) IEEE 802.3ad Link Aggregation IEEE 1588v2 Precision Time Protocol (PTP) IEEE 802.3af Power over Ethernet (PoE) IEEE 802.3at High Power over Ethernet (PoE+) ITU-T G8032v1/v2 Ethernet Ring Protection Switching (ERPS) |
| Yedeklilik fonksiyonu | Yedekli DC güç kaynağı; STP; RSTP; MSTP; Jet Halkası 300 ms; Xpress halka 20 ms; Çift Homing 20 ms; Çift Halka; ERPSv2 50 ms; LCAP Redundant DC power supply, STP, RSTP, MSTP, Jetring < 300 ms, XPRESS ring < 20 ms, Dual homing < 20 ms, Dual ring, ERPSv2 < 50 ms, LCAP |
| Configuration options | Sinyal kontağı için DIP anahtarı Web Tabanlı Yönetim Komut satırı arayüzü SNMPv1/v2c/v3 USB depolama ortamı |
| Arıza teşhisi | Sinyal kontağı; Modbus TCP; Liman durumu; Liman istatistikleri; Liman yükü; Trafik monitörü; SFP bilgileri; sistem günlüğü; Posta alarmı; SNMP tuzakları; Döngü algılama; … Signal contact; Modbus TCP; Port status; Port statistics; Port load; Traffic monitor; SFP information; Syslog; Mail alarm; SNMP traps; Loop detection; … |
| MAC tablosu | 16000 Adresler 16000 addresses |
| Jumbo Frame Size | 10000, Byte |
| Supply voltage | 24 … 57 VDC |
| Enerji tüketimi maks. | 18 W |
| Power consumption (note) | 258 W with 8 PoE+ |
| ESD (contact/air discharge) | 8 KV / 15 KV |
| Baud rate | Bakır kablo: 10/1000 Mbit/s; Fiber optik:1000 Mbit/s Copper cable: 10/1000 Mbit/s; Fiber optic:1000 Mbit/s |
| Transmission medium (communication/fieldbus) | Bakır kablo: cat. 5e veya üzeri, 100 m maksimum kablo uzunluğu; Fiber optik: SX Çoklu Mod, LX Tek Modlu Copper cable: Cat. 5e or higher, 100 m maximum cable length; Fiber optic: SX Multi-Mode, LX Single-Mode |
| LWL-Fasertyp | Tek modlu ve çok modlu Single-Mode und Multi-Mode |
| VLAN'lar | Port tabanlı ve Tag tabanlı (4k VIDs) Port-based and tag-based (4k VIDs) |
| Panel | 14 x DIP anahtar: Alarm fonksiyonu güç kaynakları ve bağlantı noktaları 1 … 12 14 x DIP switch: Alarm function power supplies and ports 1 … 12 |

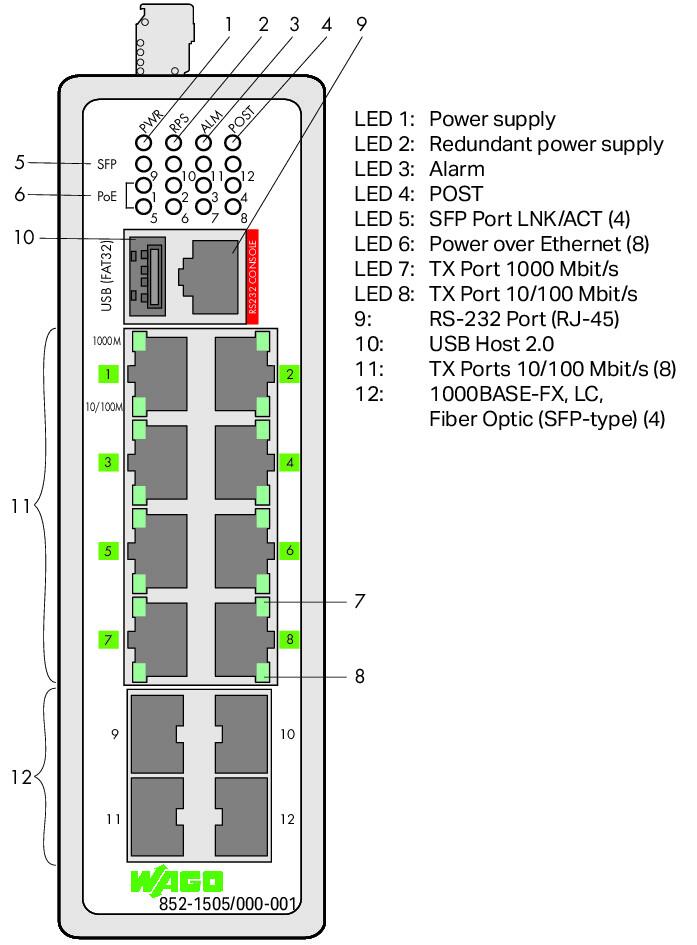

| Indicators | Cihaz: LED (PWR, RPS, POST) yeşil: güç kaynağı (birincil), yedek güç kaynağı (ikincil), POST işlevi; LED (ALM) kırmızı: Alarm; LED (SFP) yeşil, Durum fiber optik bağlantı noktaları; bağlantı noktası başına: LED (1000M, 10 / 100M) yeşil, sarı: Durum 1000 Mbps, 10/100 Mbps bağlantı noktaları 1… 8 Gerät: LED (PWR, RPS, POST) grün: Versorgungsspannung (primär), Redundante Versorgungsspannung (sekundär), POST-Funktion; LED (ALM) rot: Alarm; LED (SFP) grün: Status Glasfaser Ports; pro Port: LED (1000M, 10/100M) grün, gelb: Status 1000 Mbps, 10/100 Mbps Port 1 … 8 |
Bağlantı verisi
| Connection technology: communication/fieldbus | Bakır kablo: 8 x RJ-45; Fiber optik: 4 x SFP, LC fiber-optic connectors Copper cable: 8 x RJ-45; Fiber optic: 4 x SFP, LC fiber-optic connectors |
| Anschlusstechnik: Versorgung | 1 x Yerleşik erkek konektör: 231-436 / 001-000; dişi konektör dahil (MCS Konektörler): 2231-106 / 026-000 1 x im Gerät verbaute Stiftleiste: 231-436/001-000; mitgelieferte Federleiste (Steckverbinder MCS): 2231-106/026-000 |
Geometrical Data
| Width | 50 mm / 1.969 inches 50 mm / 1.969 inch |
| Height | 162 mm / 6.378 inches 162 mm / 6.378 inch |
| Depth | 120 mm / 4.724 inches 120 mm / 4.724 inch |
Mekanik Veri
| Ağırlık | 955 g |
| Renk | metalik siyah |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C -40 … 70 °C |
| Surrounding air (storage) temperature | -40 … +80 °C -40 … 80 °C |
| Koruma sınıfı | IP30 |
| Nısbi nem (yoğuşmasız) | 95 % |
| Montaj tipi | DIN-35 ray DIN 35 ray |
| Titreşime dayanıklı | IEC 60068-2-6 uyarınca acc. to IEC 60068-2-6 |
| Darbe direnci | IEC 60068-2-27 uyarınca acc. to IEC 60068-2-27 |
| EMC immunity to interference | EN 61000-6-2' göre acc. to EN 61000-6-2 |
| EMU: | EN 61000-6-4' göre acc. to EN 61000-6-4 |
| Yangın yükü | 0,302 MJ 0,234 MJ |
Ticari Veri
| ETIM 8.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| Pack. unit | 1 Adet 1 Stück |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | TW |
| GTIN | 4055143897969 |
| SAP tesis 01'den gümrük tarifesi no. | 85176200000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
