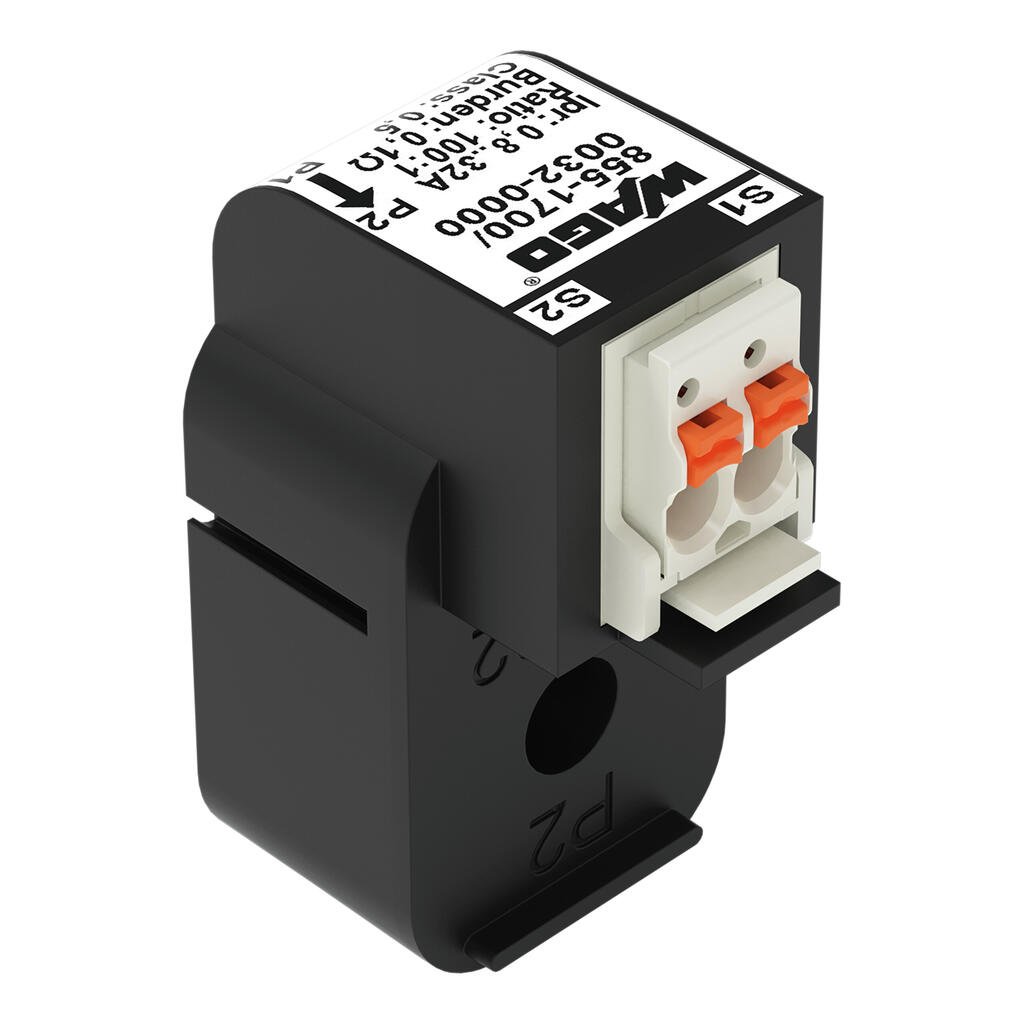

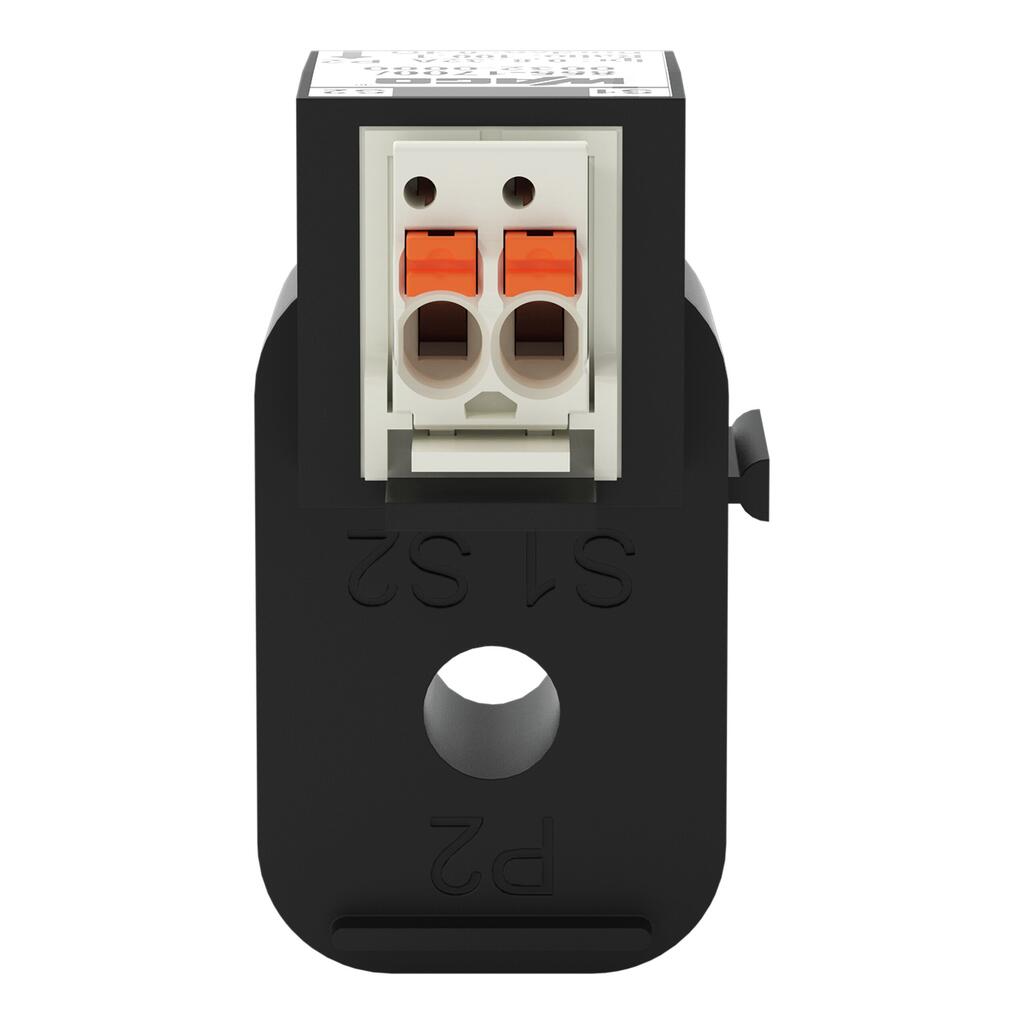

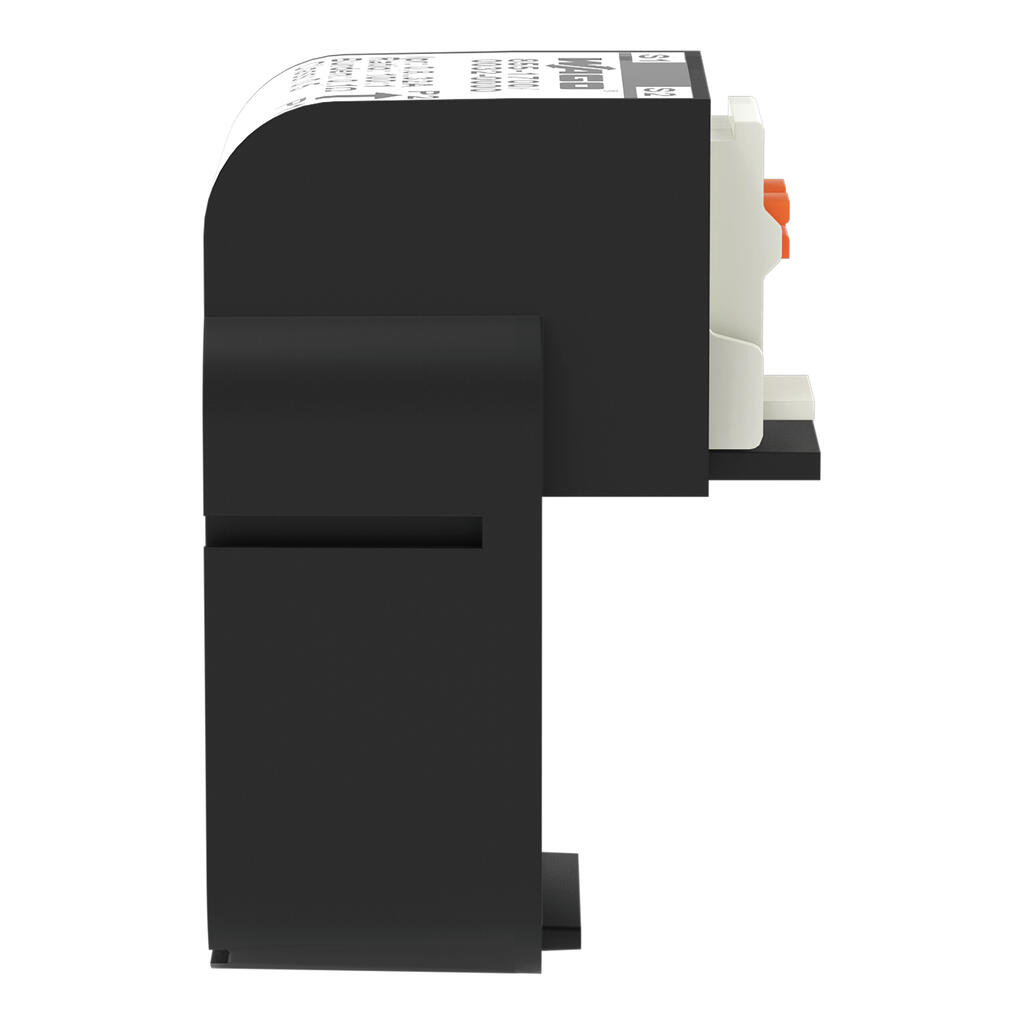

Takmalı akım trafosu; Primer anma akımı 32 A; Sekonder anma akımı 320 mA

Ürün Kodu : 855-1700/032-000 Kategori : , Marka:
Liste Fiyatı:

Resmi Distribütör

Size özel avantajlı fiyatlarımız ve kampanyalı fiyatlarımız için bizimle iletişime geçin...
İletişim

Açıklama

Notes
Note

  • 855-1700 / 032-000 Takılabilir Akım Trafosu, WAGO I / O Sistemine özeldir ve yalnızca WAGO'nun 750 Serisi 3 Fazlı Güç Ölçüm Modülleri ile kullanılacaktır.
  • Önerilen iletken kesiti ve uzunluğu: 1,5 mm² (14 AWG) ve çıkışta maksimum 3,0 m
  • Ölçüm aralığı: 3 Fazlı Güç Ölçüm Modülleri (750-493 / -494 / -495) ile birlikte 0,8 ila 32 A
  • Test, 16 A / 0.16 A dönüşüm oranı (doğruluk sınıfı: 0.5) ve% 200 genişletilmiş birincil akım ile EN 61869-2'ye uygundur.

Technical Data
Intput – current transformer
Primary rated current 32 A
Rated short-time thermal current I th 2 kA / 0,1 s
Anma ani dalgalanma akımı I dyn 2.5 x I th
Rated frequency 50 … 60 Hz
Output – Current transformer
Secondary rated current 0,32 A
Anma gücü 0,01 VA
Measurement error
Accuracy class 0,5
Safety and protection
Highest voltage for equipment U m AC 720 V rms
Koruma sınıfı IP20
Test voltage
Test voltage AC 3 kV; 50 Hz; 1 min
Bağlantı verisi
Bağlantı teknolojisi İtmeli CAGE CLAMP ®
WAGO terminal picoMAX® 3.5, 2091-1122
Tek damarlı boylar 0,2 … 1,5 mm² / 24 … 14 AWG
İnce bükümlü kablolar 0,2 … 1,5 mm² / 24 … 14 AWG
Sıyırma uzunluğu 8 … 9 mm / 0.31 … 0.35 inches
Ölçüm iletkeni için geçiş Ø 5,0 mm

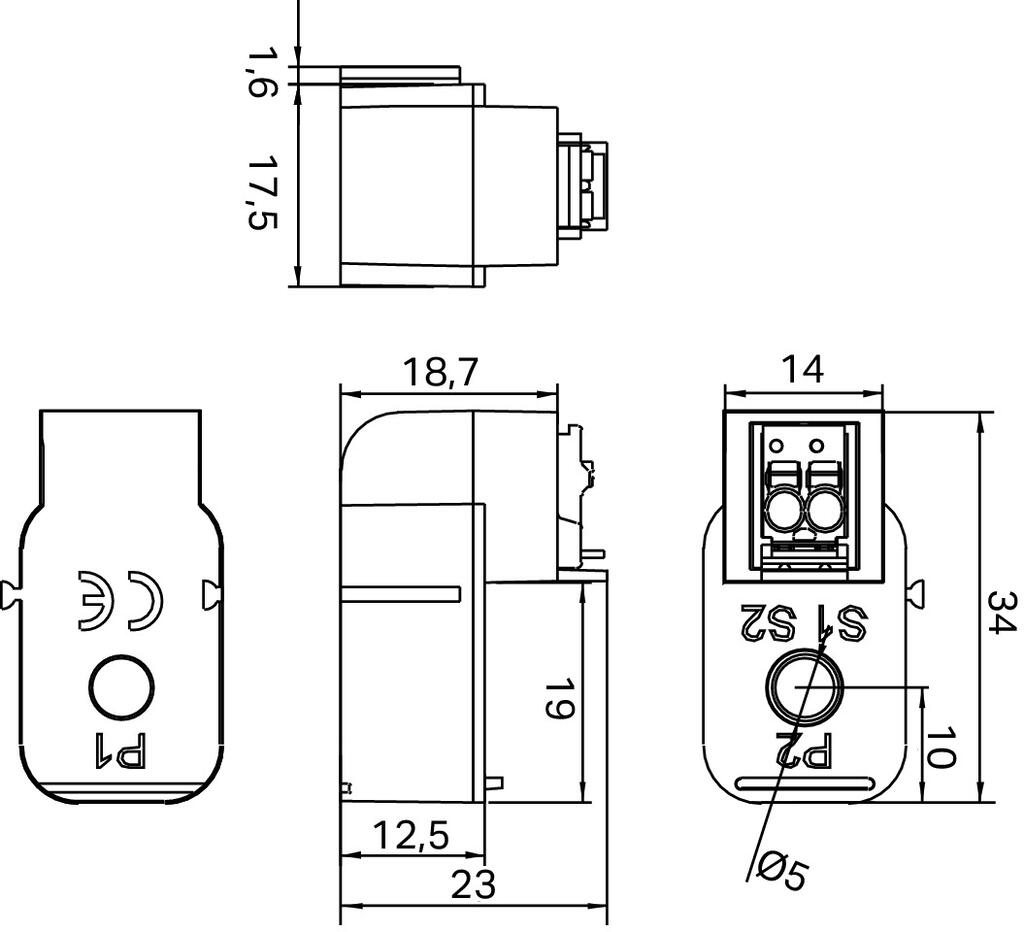

Geometrical Data
Width 17 mm / 0.669 inches
Height 34 mm / 1.339 inches
Depth 23 mm / 0.906 inches
Mekanik Veri
Montaj tipi
Montaj Kapalı akım trafosu
Yuvarlak kabloya montaj
Current transformers (closed)
Mounting on round cable
Material Data
Insulation class E
Malzeme PA 66
Ağırlık 11 g
Environmental Requirements
Surrounding air (operating) temperature -10 … +55 °C
Surrounding air (storage) temperature -20 … +70 °C
Relative humidity 5 … 85 % (yoğunlaşmasız)
Max. operating altitude 2000 m
Standartlar ve Spesifikasyonlar
Standartlar/spesifikasyonlar EN 61869-2
EN 61010-1
Ticari Veri
eCl@ss 10.0 27-21-09-02
eCl@ss 10.0 27-21-09-02
ETIM 8.0 EC002048
ETIM 8.0 EC002048
Recupel Type
Pack. unit 15 (1) Adet
SAP'den ambalaj tipi box
SAP tesis 01'den menşei NL
GTIN 4055143333436
SAP tesis 01'den gümrük tarifesi no. 85043129900
Environmental Product Compliance
RoHS Compliance Status Compliant,No Exemption
