Açıklama
Notes
| Güvenlik bilgisi | Bitişik cihazlar, montaj rayı üzerinde aynı yönelimle yan yana düzenlenen aynı tasarıma (seri) sahip cihazlardır. Güçlendirilmiş yalıtım gerekliliklerine uygunluk için diğer tipteki cihazlara bir uç durdurucu (249-116) takılmalıdır. |
| Note |
|

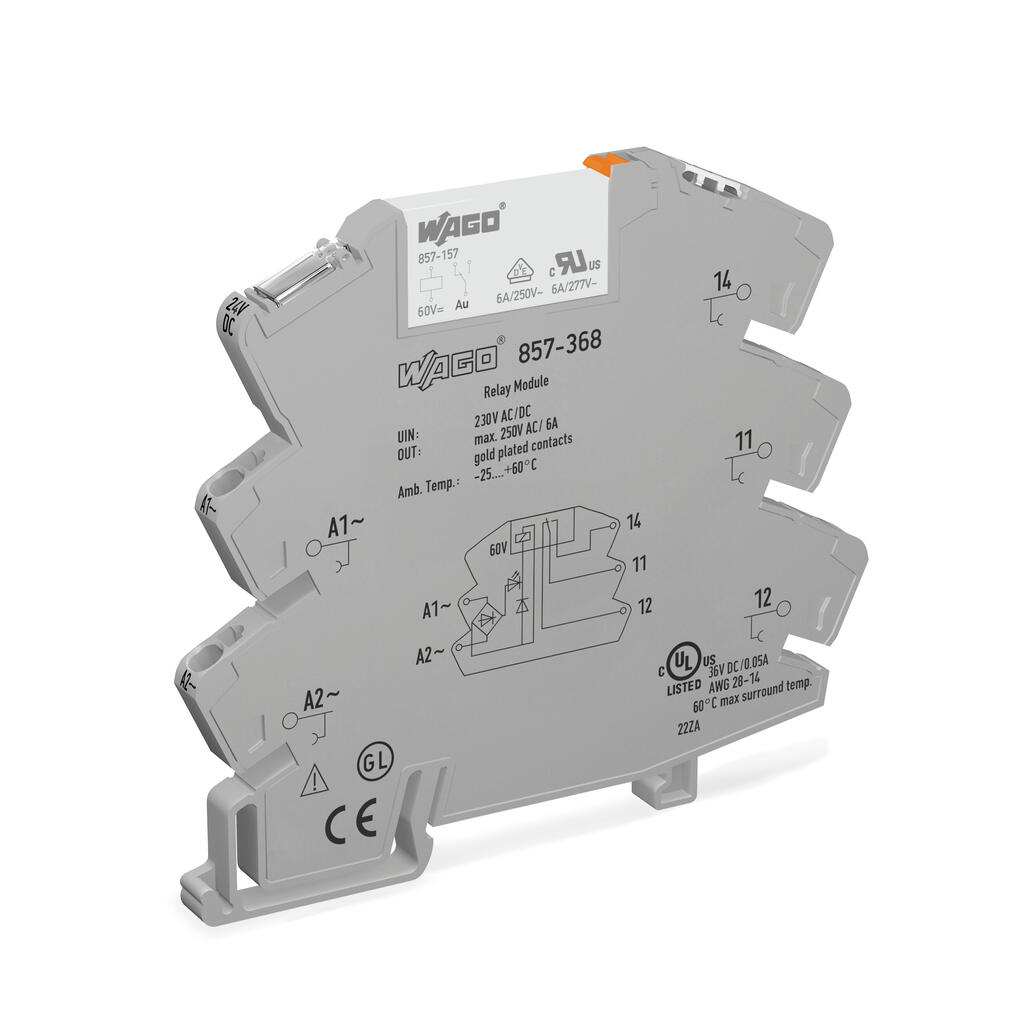

Technical Data

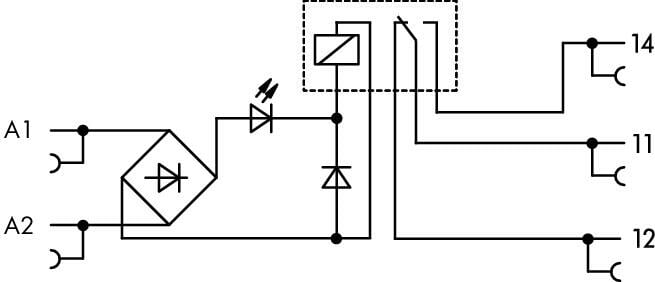

Control circuit
| Nominal input voltage U N | AC/DC 230 V |
| Input voltage range | -20 … +10 % |
| Nominal input current at U N | 4 mA |
| Nominal frequency range (input voltage) | 50 … 60 HzAC / 0 HzDC |
Load circuit
| Number of changeover/switchover contacts | 1 |
| Contact material (relay) | AgNi + Au |

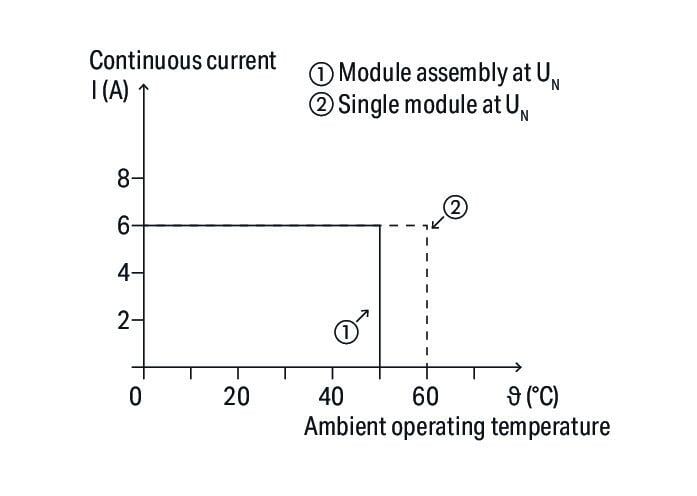

| Limiting continuous current | 6 A |
| Max. make current (resistive) | (AC) 20 A / 0,02 s |
| Max. switching voltage | AC 250 V |
| Max. switching power (resistive) | AC 1500 VA; DC (yük limit eğrisine bakın) |
| Switching capacity | AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V |
| Recommended minimum load | 1 V / 1 mA / 1 mW |
| Çekme süresi (tip.) | 15 ms |
| Bırakma süresi | 25 ms |
| Sıçrama süresi (tip.) | 3,5 ms |
| Electrical life (N.O.; resistive load; 23 °C) | 50 x 10³ switching operations |
| Mekanik ömür | 5 x 10⁶ switching operations |
| Max. switching load with load/without load | 6 min -1 / 180 min -1 |
Signaling
| Durum göstergesi | Sarı LED |
Safety and protection
| Anma gerilimi | 300 V |
| Nominal ani dalgalanma gerilimi | 4 kV |
| Type of circuits | Mains circuits |
| Aşırı gerilim kategorisi | III |
| Kirlilik derecesi | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 3,51 kVrms |
| Dielectric strength open contact (AC, 1 min) | 1 kVrms |
| Insulation type (control/load circuit) | Reinforced insulation (safe isolation) |
| Insulation type (adjacent devices) | Double insulation (safe isolation) |
| Insulation type (adjacent devices) | Basic insulation |
| Güvenlik bilgisi | Bitişik cihazlar, montaj rayı üzerinde aynı yönelimle yan yana düzenlenen aynı tasarıma (seri) sahip cihazlardır. Güçlendirilmiş yalıtım gerekliliklerine uygunluk için diğer tipteki cihazlara bir uç durdurucu (249-116) takılmalıdır. |
| Koruma sınıfı | IP20 |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 94 mm / 3.701 inches |
| Depth | 81 mm / 3.189 inches |
Mechanical data
| Montaj | DIN-35 ray |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
Material Data
| Renk | gri |
| Yangın yükü | 0,719 MJ |
| Ağırlık | 30,3 g |
Environmental Requirements
| Surrounding air (operating) temperature at U N | -40 … +60 °C |
| Surrounding air (storage) temperature | -40 … +70 °C |
| İşlem sıcaklığı | -25 … +50 °C |
| Temperature range of connection cable | ≥ (T ambient + 30 K) |
| Relative humidity | 5 … 85 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Standartlar/spesifikasyonlar | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 ATEX IEC Ex DNV |
Elementary relay
| WAGO elementary relay | 857-157 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 10.0 | 27-37-16-01 |
| ETIM 8.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| Recupel Type | |
| Pack. unit | 25 (1) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454673482 |
| SAP tesis 01'den gümrük tarifesi no. | 85364900990 |
Environmental Product Compliance
| CAS-No. | 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Lead |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | 9d4d1dd9-ae5e-427e-8514-4177ee66f04f |
| SCIP notification number (Czech Republic) | 1474dc2a-58de-4f57-8c28-1ffcddcfdbb1 |
