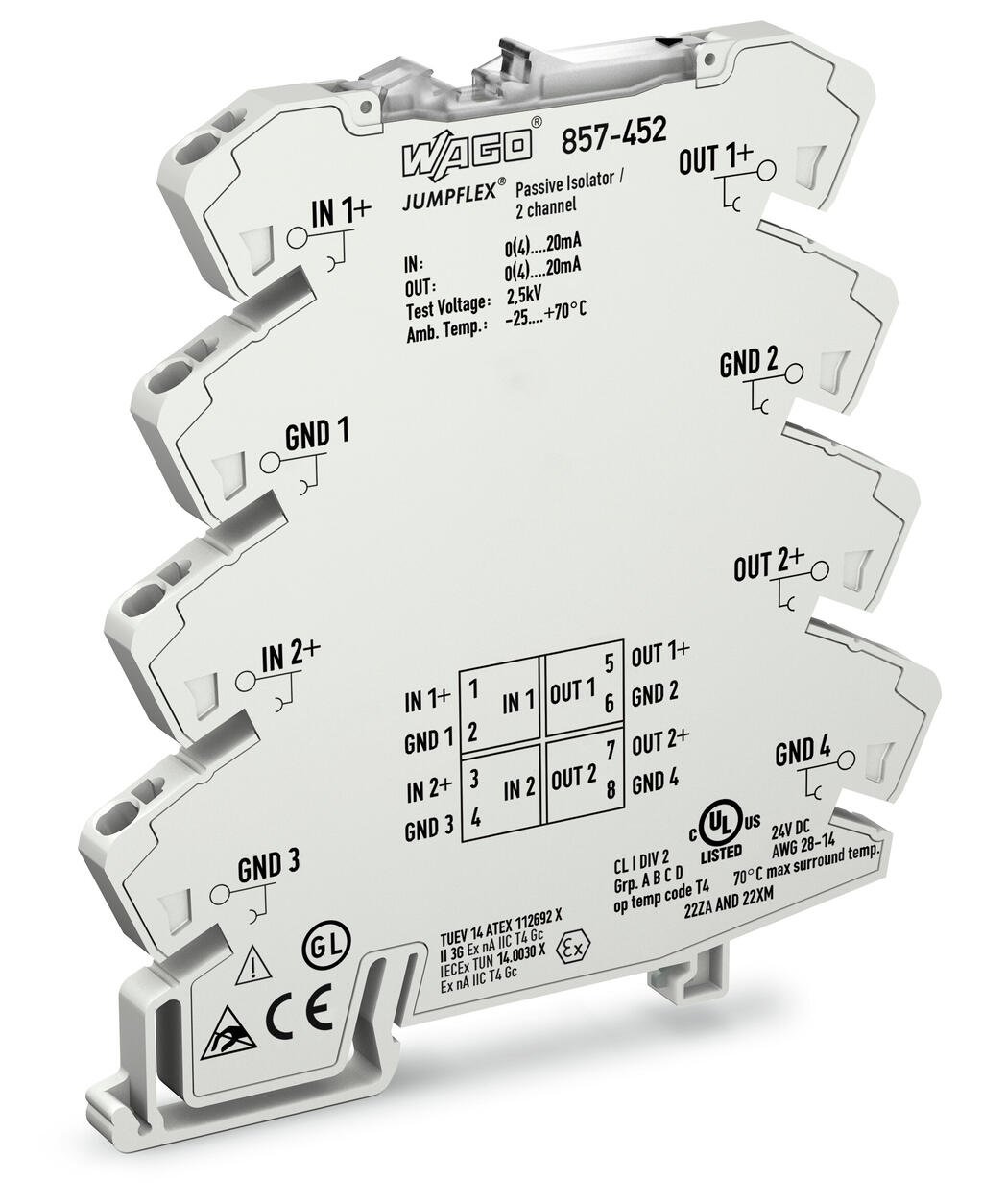

Açıklama
Notes
| Güvenlik bilgisi | Outputs must not be left open! |
| Note | Use shielded signal lines! Only use shielded signal lines for analog input and output signals. Only then can you ensure that the accuracy and interference immunity specified for the device can be achieved, even in the presence of interference acting on the signal cable. |
Technical Data
Configuration
| Configuration options | önceden yapılandırılmış |

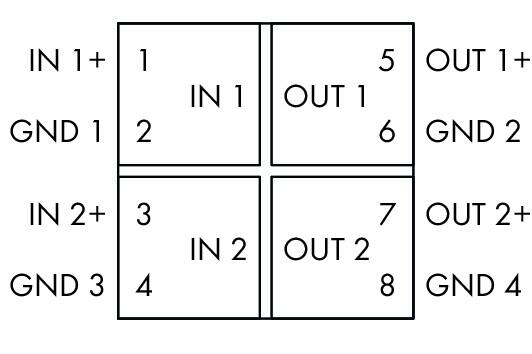

Input
| Input signal type | Akım Current |
| Input signal, current | 0 … 20 mA; 4 … 20 mA |
| Maks. giriş sinyali | 40 mA |
| Maks. giriş gerilimi | 20 V |
| Yanıt eşiği | 200 µA |
Output
| Output signal type | Akım Current |
| Output signal current | 0 … 20 mA; 4 … 20 mA |
| Load impedance (output/current) | ≤ 600 ΩSıcaklık aralığı kısıtlamaları olabilir. |
Output – Voltage tap
| Voltage drop | ≤ 2.5 V at 20 mA (output) |
Signal processing
| Max. operating frequency | 100 Hz |
| Step response typ. | 3,5 ms |
Measurement error
| İletim hatası | üst aralık değerinin ≤ %0,1'i |
| Yük hatası | ≤ %0,05 (üst aralık değerinin; 100 Ω yük başına) |
| Sıcaklık katsayısı | ≤ %0,01 /K |
Power supply
| Type of power supply | pasif (giriş üzerinden) |
Safety and protection
| Anma gerilimi | 300 V |
| Measurement category per EN/UL 61010-2-030 | CAT II (input) |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Koruma sınıfı | IP20 |
Test voltage
| Test voltage | AC 3 kV; 50 Hz; 1 min |
Insulation coordination (UL)
| Insulation type (input/analog output) | Reinforced insulation (safe isolation) |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
| Type of cable | Shielded cable |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 94 mm / 3.701 inches |
| Depth | 97,8 mm / 3.85 inches |
Mekanik Veri
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Yangın yükü | 0,598 MJ |
| Ağırlık | 62 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Temperature range of connection cable | ≥ (T ambient + 15 K) |
| Temperature range of connection cable (UL) | 70 °C |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| EMC immunity to interference | EN 61000-6-2 |
| EMU: | EN 61000-6-3 |
| Standartlar/spesifikasyonlar | EN 61010-1 DNV EN 61010-1 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-21-01-20 |
| eCl@ss 10.0 | 27-21-01-20 |
| ETIM 8.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | Bag |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454471354 |
| SAP tesis 01'den gümrük tarifesi no. | 85437090300 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
