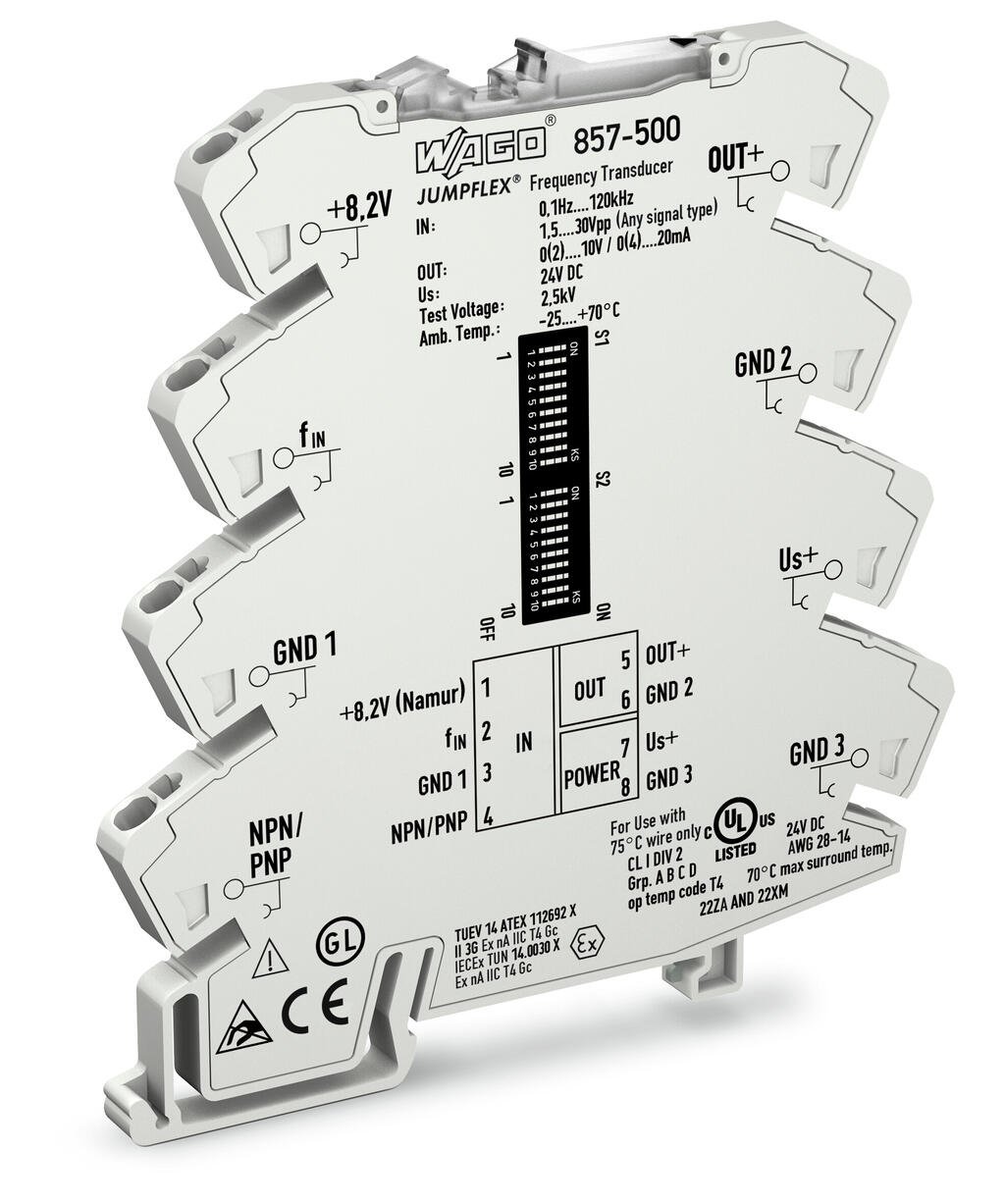

Açıklama
Technical Data

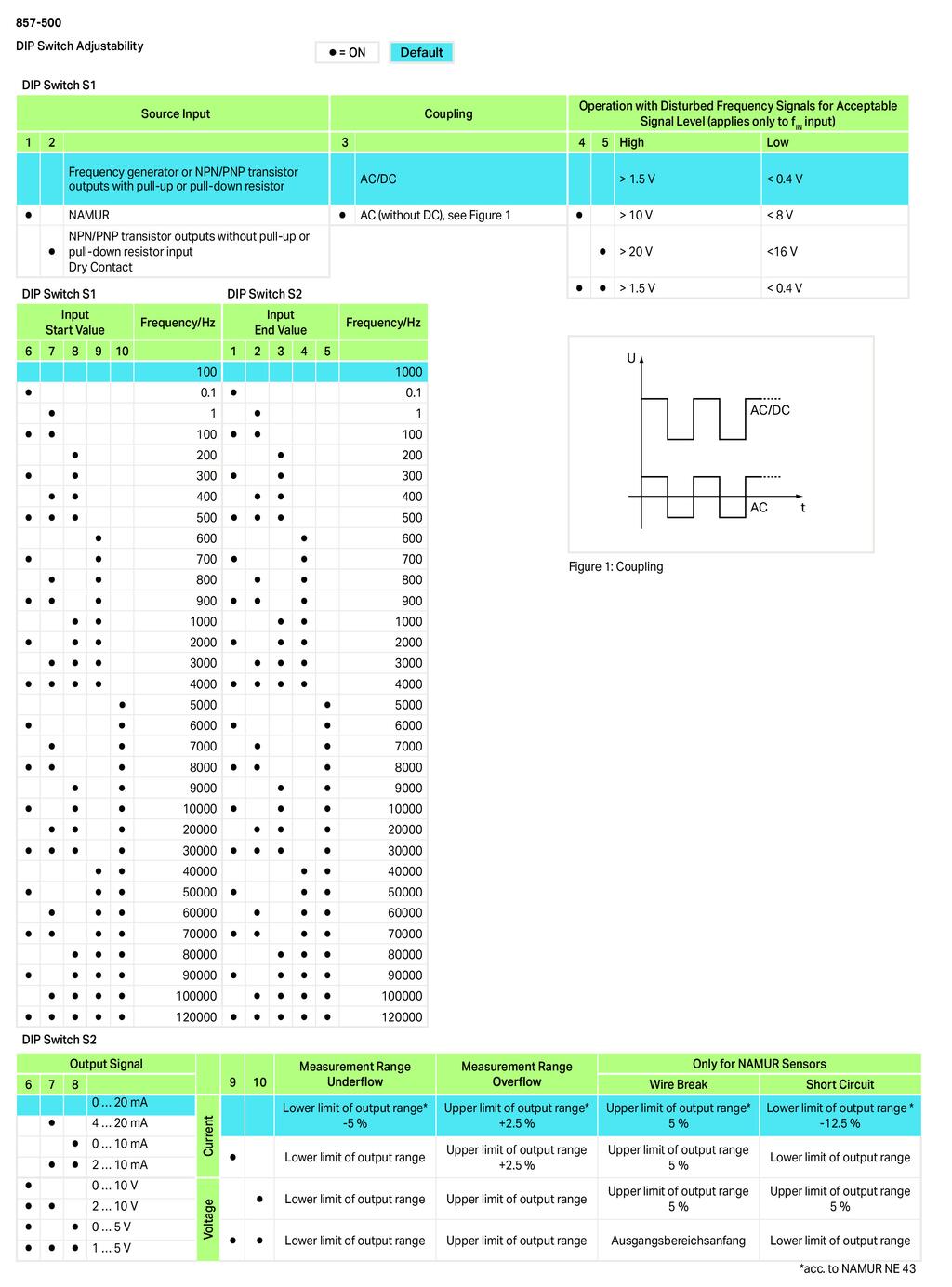

Configuration
| Configuration options | DIP switch WAGO Arayüz Konfigürasyon Yazılımı WAGO Arayüz Yapılandırma Uygulaması |

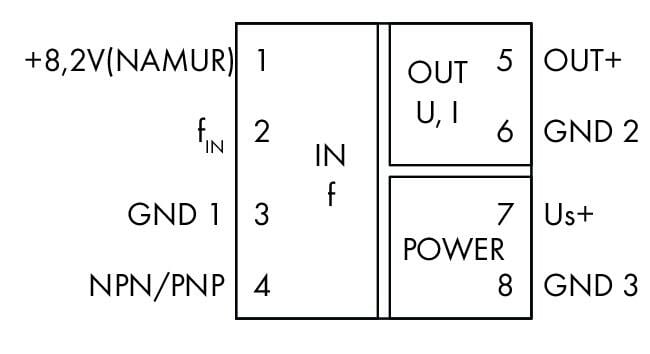

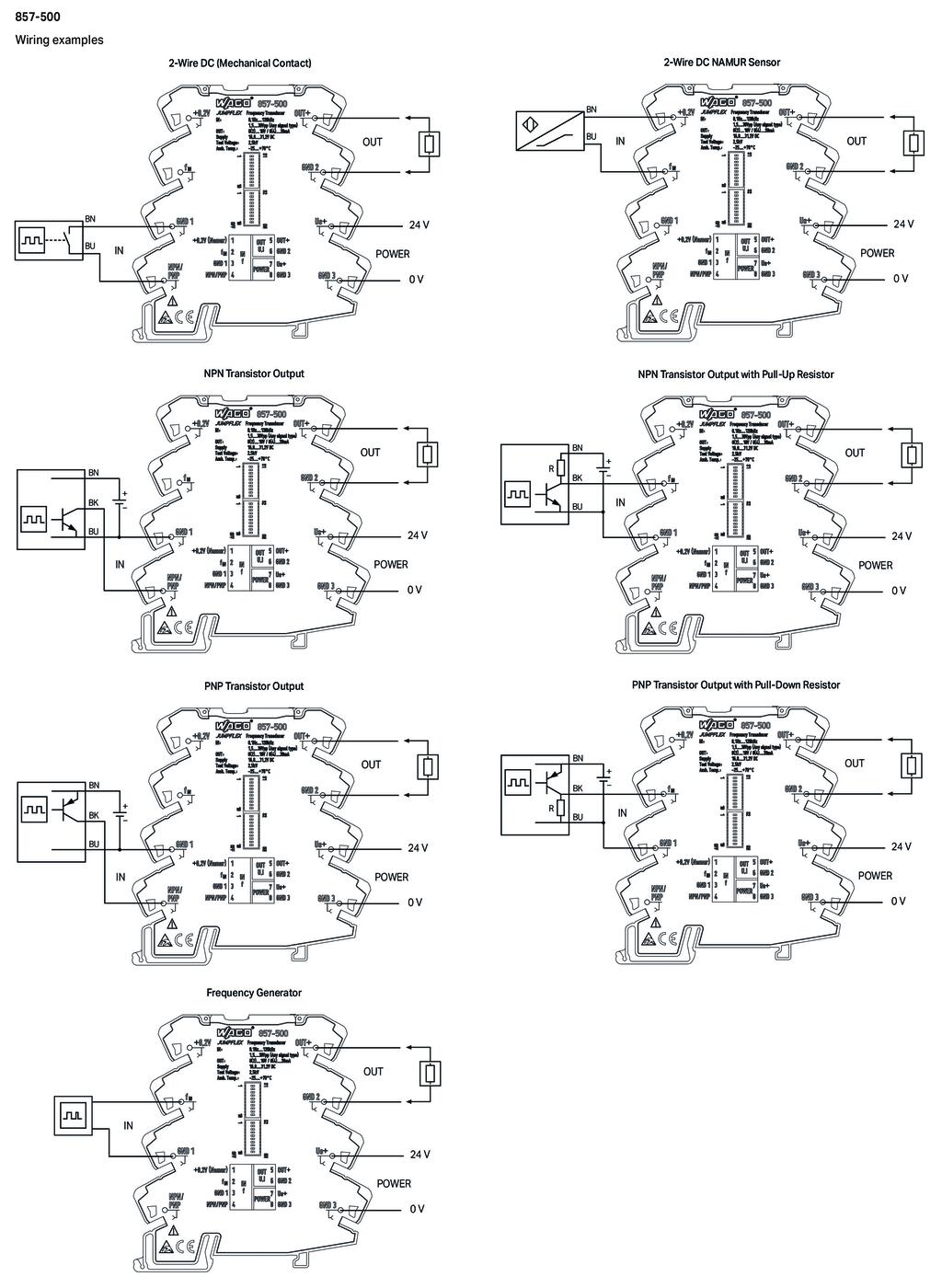

Input
| Input signal type | Frekans jeneratörleri NAMUR sensörler NPN/PNP transistör çıkışları Mekanik kontak (kuru kontak) Frequency generators NAMUR sensors NPN/PNP transistor outputs Mechanical contact (dry contact) |
Input – Sensor type 1
| Sensor type 1 | Frekans üreteci Yukarı çekme veya aşağı çekme dirençli NPN/PNP transistör çıkışı frequency generator NPN/PNP transistor outputs with pull-up or pull-down resistor |
| Frequency measurement range 1 | 0,1 Hz … 120 kHz |
| Min. measuring span 1 | 10 Hz |
| Sinyal seviyesi | 1,5 V, 10 V, 20 V (değiştirilebilir) |
| Max. input voltage | ± DC 31,2 V |
| Sinyal şekli | herhangi |
| Kuplaj | AC/DC (AC 10 Hz'in üzerinde ayarlanabilir) |
| Input resistance | 10 kΩ |
Input – Sensor type 2
| Sensor type 2 | NAMUR sensör (DIN EN 50227) |
| Frequency measurement range 2 | 0,1 Hz … 1 kHz |
| Pulse length 2 | ≥ 500 µs |
| Min. measuring span 2 | 10 Hz |
| Sensör beslemesi | DC 8,2 V |
| Sinyal akımı (0) | ≤ 1,2 mA |
| Sinyal akımı (1) | ≥ 2,1 mA |
| Histeresis | 0,45 mA |
| Short-circuit monitoring | ≥ 4,7 mA |
| Wire break monitoring | ≤ 0,2 mA |
| Input resistance 2 | ≤ 600 Ω |
Input – Sensor type 3
| Sensor type 3 | Yukarı çekme veya aşağı çekme direnci olmadan NPN/PNP transistör çıkışı Mekanik kontak (kuru kontak) NPN/PNP transistor output without pull-up or pull-down resistor mechanical contact (dry contact) |
| Frequency measurement range 3 | 0,1 Hz … 20 kHz |
| Pulse length 3 | ≥ 25 µs |
| Min. measuring span 3 | 100 Hz |
| Açık devre gerilimi | DC 5 V |
| NPN residual voltage | ≤ 1,5 V |
| PNP switching voltage | ≥ 7,5 V (+ artık gerilim UCE sat) |
Output
| Output signal type | Akım Gerilim Current Voltage |
| Output signal voltage | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Output signal current | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Load impedance (output/voltage) | ≥ 2 kΩ |
| Load impedance (output/current) | ≤ 600 Ω |
Signal processing
| Çevirme süresi | Ölçüm (Gate) süresi ölçüm yöntemi (> 400 Hz): < 20 ms Pals süresi ölçüm yöntemi (< 400 Hz): < 200 μs + T Döngü süresi |
Measurement error
| İletim hatası | üst aralık değerinin ≤ %0,1'i |
| Sıcaklık katsayısı | ≤ %0,01 /K |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage U S | DC 24 V |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ≤ 40 mA |
Safety and protection
| Koruma sınıfı | IP20 |
Test voltage
| Test voltage | AC 2,5 kV; 50 Hz; 1 min |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 94 mm / 3.701 inches |
| Depth | 97,8 mm / 3.85 inches |
Mekanik Veri
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Yangın yükü | 0,418 MJ |
| Ağırlık | 36,2 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| EMC immunity to interference | EN 61000-6-2 |
| EMU: | EN 61000-6-4 |
| Standartlar/spesifikasyonlar | EN 61373 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-21-01-28 |
| eCl@ss 10.0 | 27-21-01-28 |
| ETIM 8.0 | EC002918 |
| ETIM 8.0 | EC002918 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | bag |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821226741 |
| SAP tesis 01'den gümrük tarifesi no. | 85437090300 |
