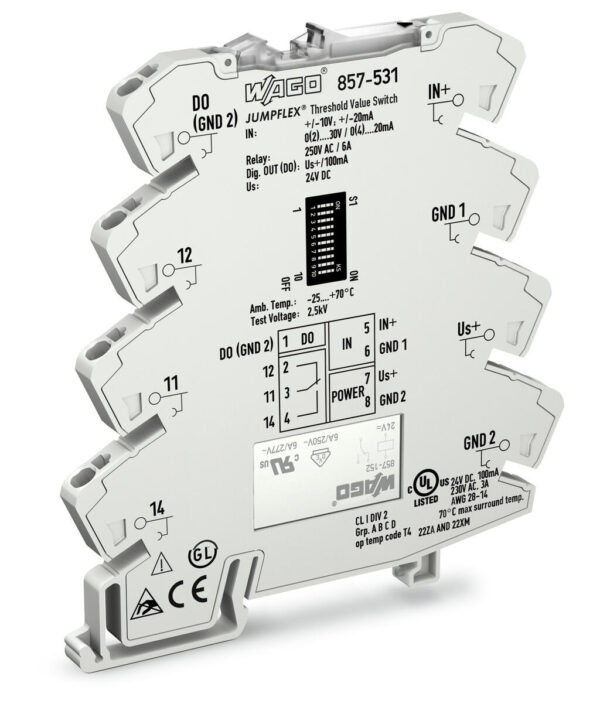

Açıklama
Notes
| Note | Use shielded signal lines! Only use shielded signal lines for analog input and output signals. Only then can you ensure that the accuracy and interference immunity specified for the device can be achieved, even in the presence of interference acting on the signal cable. Additional setting options via WAGO Interface Configuration Software or WAGO Interface Configuration App |
Technical Data
Configuration

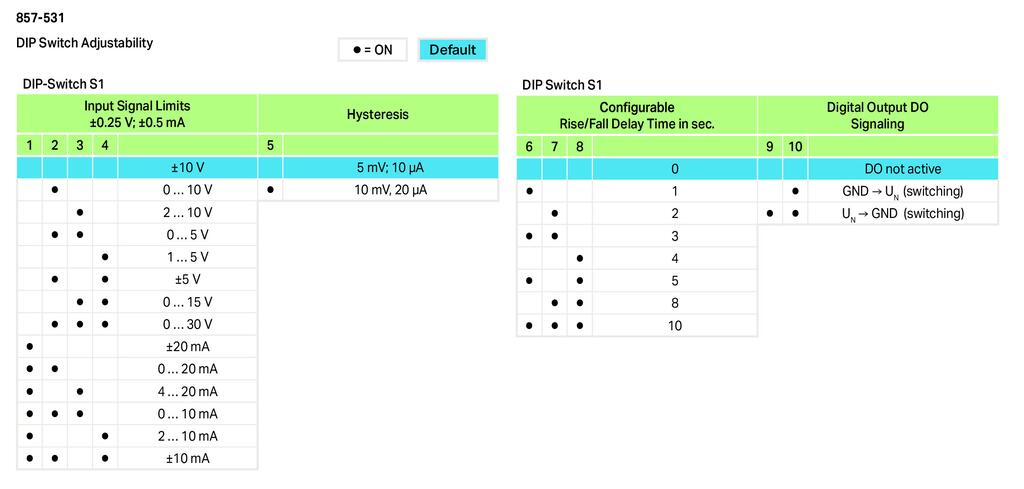

| Configuration options | DIP switch WAGO Arayüz Konfigürasyon Yazılımı WAGO Arayüz Yapılandırma Uygulaması İttirme/kaydırmalı düğme |

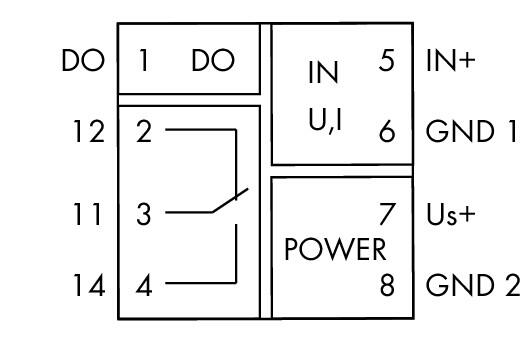

Input
| Input signal type | Gerilim Akım Voltage Current |
| Input signal voltage | ±10 V; 0 … 30 V |
| Input signal, current | ±20 mA |
| Input resistance (intput/current) | ≤ 200 Ω |
| Input resistance (input/voltage) | ≥ 100 kΩ |
| Maks. giriş sinyali | 22 mA |
| Maks. giriş gerilimi | 31 V |
Çıkış – Dijital:
| Max. switching voltage (DO) | Uygulanan besleme gerilimi |
| Max. continuous current (DO) | 100 mA (dahili kısıtlama yok) |
| Number of switching tresholds (DO) | 1 (ayarlanabilir) |
| Configurable rise/fall delay time (DO) | 10 s |
Çıkış – Röle:
| Number of changeover/switchover contacts | 1 |
| Max. switching voltage | AC 250 V |
| Max. switching power (resistive) | AC 1250 VA |
| Bırakma süresi | 4 ms |
| Number of switching tresholds (relay) | 1 veya 2 (ayarlanabilir) |
| Configurable rise/fall delay time (relay) | 0 … 30 s (yazılım aracılığıyla) |
Signal processing
| Hysteresis | DIP anahtarı veya yazılım ile ayarlanabilir |
| Step response typ. | 16 ms |
Measurement error
| İletim hatası | üst aralık değerinin ≤ %0,1'i |
| Sıcaklık katsayısı | ≤ %0,01 /K |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage U S | DC 24 V |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ≤ 25 mA (+ I DO) |
Safety and protection
| Koruma sınıfı | IP20 |
Test voltage
| Test voltage | AC 2,5 kV; 50 Hz; 1 min |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 94 mm / 3.701 inches |
| Depth | 97,8 mm / 3.85 inches |
Mekanik Veri
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Yangın yükü | 0,013 MJ |
| Ağırlık | 38,6 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 85 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| EMC immunity to interference | EN 61000-6-2; EN 61131-2; EN 61326-1 |
| EMU: | EN 61000-6-4; EN 61131-2; EN 61326-1 |
| Standartlar/spesifikasyonlar | EN 50121-3-2 DNV EN 61373 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-21-01-20 |
| eCl@ss 10.0 | 27-21-01-20 |
| ETIM 8.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | bag |
| SAP tesis 01'den menşei | DE |
| GTIN | 4045454885229 |
| SAP tesis 01'den gümrük tarifesi no. | 85437090300 |
Environmental Product Compliance
| CAS-No. | 1303-86-2 1317-36-8 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Diboron trioxide Lead Lead monoxide |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Bulgaria) | 70c9867b-9228-49b1-8871-0ff4880135a1 |
| SCIP notification number (Czech Republic) | 475d917f-e72d-4462-a17f-b1550a3b1393 |
