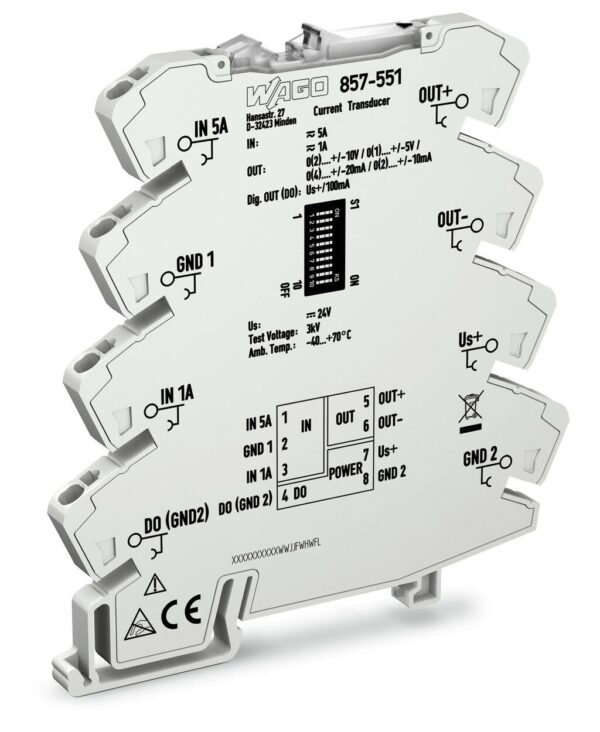

Açıklama
Notes
| Note |
|
Technical Data
Configuration
| Configuration options | DIP switch WAGO Arayüz Konfigürasyon Yazılımı |
Input
| Input signal type | Akım Current |
| Input signal, current | AC/DC 0 … 5 A (IN 1; Block düzenleme); AC/DC 0 … 6 A (IN 1; Münferit düzenleme) AC/DC 0 … 5 A (IN 1; Block arrangement); AC/DC 0 … 6 A (IN 1; Individual arrangement) |
| Frequency range | 16 … 200 Hz |
| Input resistance (intput/current) | 47 mΩ (IN 1); 10 mΩ (IN 2) |
| Maks. giriş sinyali | 15 A (IN 1; 5 s); 10 A (IN 3; 5 s) |
| Yanıt eşiği | 10 mA (IN 1); 2 mA (IN 3) |
| Resolution (current) | 1 mA (IN 1); 0.5 mA (IN 3) |
Output
| Output signal type | Akım Gerilim Current Voltage |
| Output signal voltage | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (çevrilebilir (ayrıca çift kutupludur)) 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (can be inverted, also bipolar) |
| Output signal current | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (çevrilebilir (ayrıca çift kutupludur)) 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (can be inverted, also bipolar) |
| Load impedance (output/voltage) | ≥ 2 kΩ |
| Load impedance (output/current) | ≤ 600 Ω |
Çıkış – Dijital:
| Max. switching voltage (DO) | Uygulanan besleme gerilimi |
| Max. continuous current (DO) | 100 mA (dahili kısıtlama yok) |
| Number of switching tresholds (DO) | 1 veya 2 (ayarlanabilir) |
| Configurable rise/fall delay time (DO) | 0 … 60 s (yazılım aracılığıyla) |
Signal processing
| Ölçme prosedürü | Gerçek RMS ölçümü; Aritmetik ortalama değer |
| Filtre (T 10-90 ) | Hareketli ortalama değer (filtre seviyesi: 30) |
| Step response typ. | 60 ms (yazılım filtresi 3 ile) |
| Max. step response | 250 ms |
Measurement error
| İletim hatası (tam skala) | ≤ %0,5 (tam ölçek değerinin) |
| Sıcaklık katsayısı | 1 A input: ≤ 0.01 %/K (typ.); ≤ 0.02 %/K (max.); 5 A input: ≤ 0.02 %/K (typ.); ≤ 0.04 %/K (max.) |
Power supply
| Nominal supply voltage U S | DC 24 V (SELV) |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ≤ 50 mA (+ I DO) |
Safety and protection
| Anma gerilimi | 300 V |
| Measurement category per EN 61010-2-030 | CAT II (giriş 300 VAC) |
| Note on insulation parameters | Tehlike: Servis arayüzü üzerinden konfigürasyon sadece gerilimsiz bir ölçüm girişi ile gerçekleştirilmelidir! Dijital çıkış (DO) kaynağın potansiyelindedir. |
| Koruma sınıfı | IP20 |
Test voltage
| Test voltage (input/analog output) | 3 kVAC; 50 Hz; 1 min |
Insulation coordination
| Overvoltage category | II |
| Pollution degree | 2 |
| Insulation type (input/analog output/supply) | Double insulation (impedance and basic insulation) Requirement: The GND 1 input is dangerous when active and the measurement is conducted as a low-side measurement! |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 94 mm / 3.701 inches |
| Depth | 97,8 mm / 3.85 inches |
Mekanik Veri
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Yangın yükü | 0,013 MJ |
| Ağırlık | 38,2 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C (nominal akımda) |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Temperature range of connection cable | ≥ (T çevreleyen hava + 34 K) |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| EMC immunity to interference | EN 61000-6-2, EN 61326-1 |
| EMU: | EN 61000-6-3; EN 61326-1 |
| Standartlar/spesifikasyonlar | EN 61010-1 |
Ticari Veri
| ETIM 8.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | bag |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143967129 |
| SAP tesis 01'den gümrük tarifesi no. | 85437090300 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
