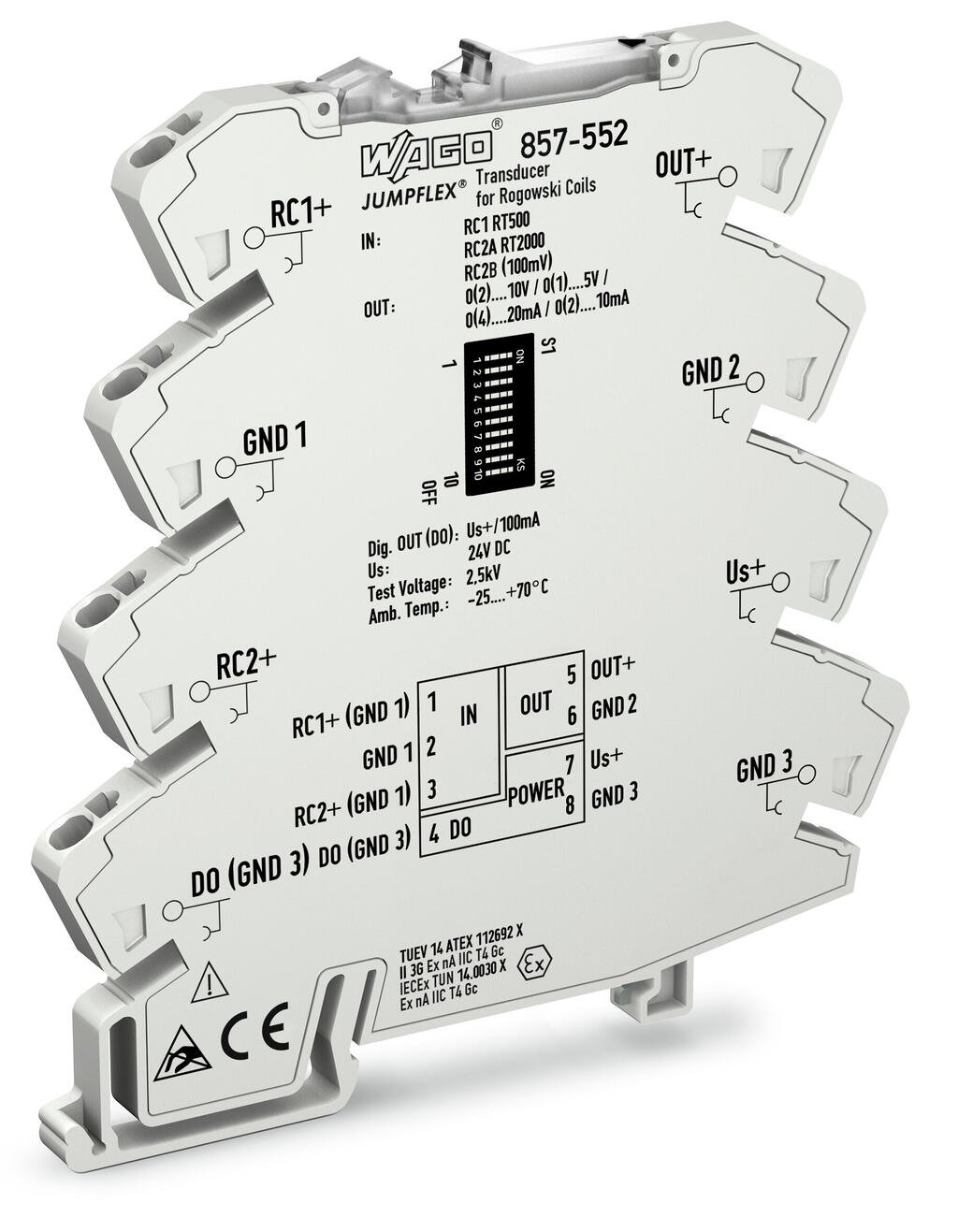

Açıklama
Notes
| Note | Arayüz yapılandırma yazılımı / uygulaması aracılığıyla ek ayar seçenekleri |
Technical Data
Configuration

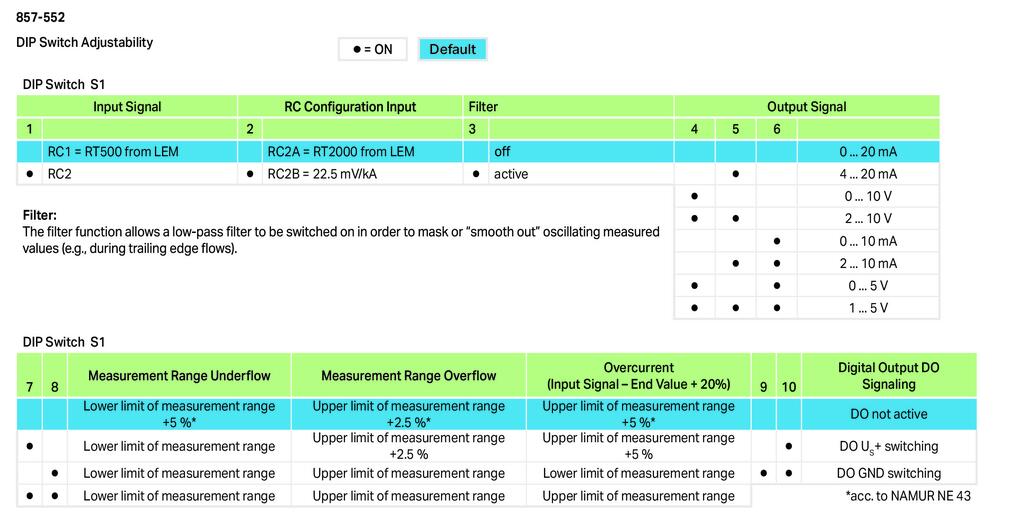

| Configuration options | DIP switch WAGO Arayüz Konfigürasyon Yazılımı WAGO Arayüz Yapılandırma Uygulaması |
Input
| Input signal type | Gerilim Voltage |
| Input signal voltage | 50 Hz sinusoidal sinyaller: AC 10,05 mV (RC1); AC 40,2 mV (RC2A); AC 90 mV (RC2B) 50 Hz sinusoidal signals: AC 10,05 mV (RC1); AC 40,2 mV (RC2A); AC 90 mV (RC2B) |
| Sensitivity | RC2B: 22.5 mV/kA |
| Measurement range, current | AC 500 A (RC1); AC 2000 A (RC2A); AC 4000 A (RC2B) |
| Frequency range | 50 Hz (Sinüsoidal sinyaller) |
| Yanıt eşiği | ≤ 1 % (ölçüm aralığı nominal değerinin) |
| Resolution (current) | 250 mA (RC1) 1 A (RC2A) 1.5 A (RC2B) |
Output
| Output signal type | Akım Gerilim Current Voltage |
| Output signal voltage | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V |
| Output signal current | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA |
| Load impedance (output/voltage) | ≥ 1 kΩ |
| Load impedance (output/current) | ≤ 600 Ω |
Çıkış – Dijital:
| Max. switching voltage (DO) | Uygulanan besleme gerilimi |
| Max. continuous current (DO) | 100 mA (dahili kısıtlama yok) |
| Number of switching tresholds (DO) | 1 (ayarlanabilir) |
Signal processing
| Max. operating frequency | 2 kHz |
| Filtre (T 10-90 ) | Hareketli ortalama değer (filtre seviyesi: 30) |
| Step response typ. | 60 ms |
Measurement error
| İletim hatası (tam skala) | ≤ %1 (tam ölçek değerinin) |
| Sıcaklık katsayısı | ≤ %0,01 /K |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage U S | DC 24 V |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ≤ 40 mA (+ I DO) |
Safety and protection
| Koruma sınıfı | IP20 |
Test voltage
| Test voltage | AC 2,5 kV; 50 Hz; 1 min |

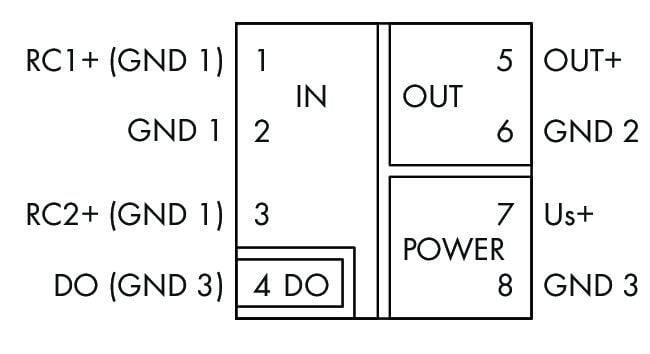

Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 94 mm / 3.701 inches |
| Depth | 97,8 mm / 3.85 inches |
Mekanik Veri
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Yangın yükü | 0,418 MJ |
| Ağırlık | 35,1 g |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … +70 °C |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-21-01-23 |
| eCl@ss 10.0 | 27-21-01-23 |
| ETIM 8.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | bag |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821476917 |
| SAP tesis 01'den gümrük tarifesi no. | 85437090300 |
