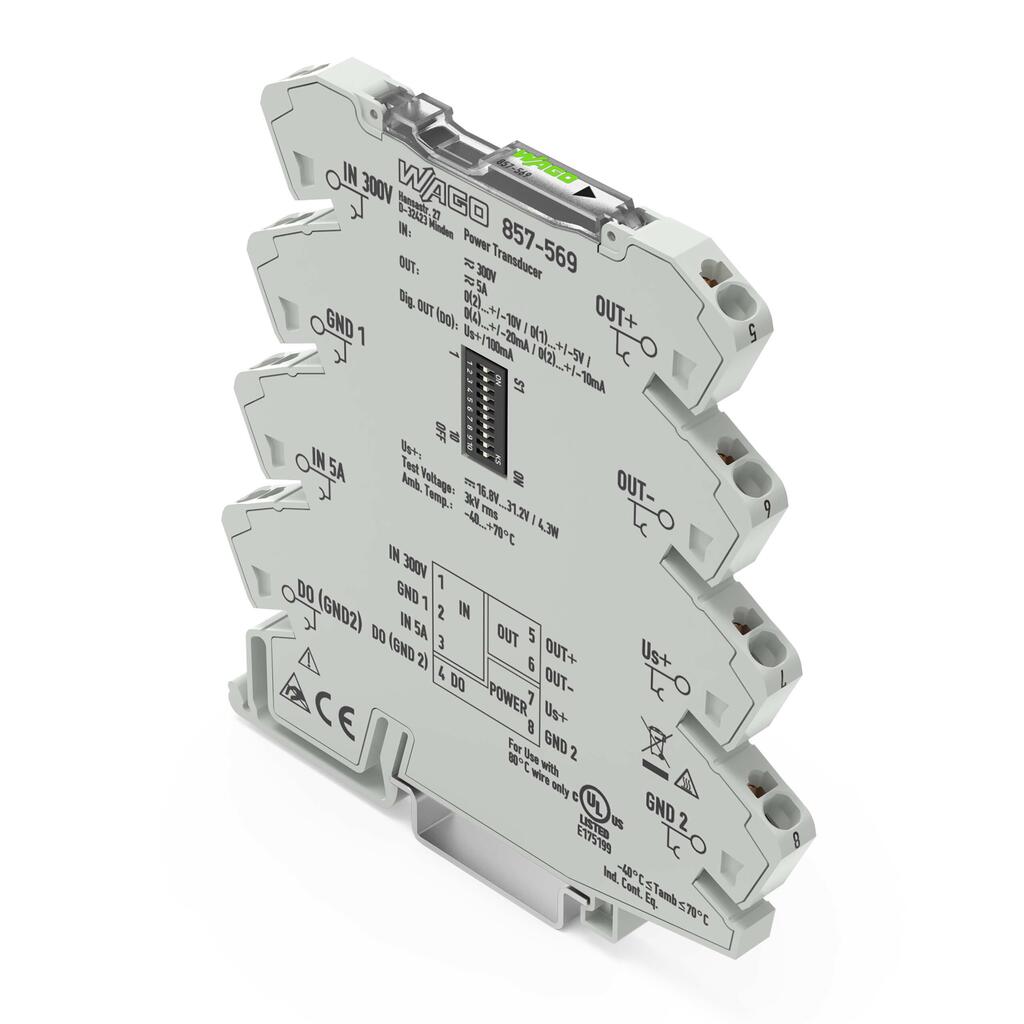

Açıklama
Technical Data
Configuration
| Configuration options | DIP switch WAGO Arayüz Konfigürasyon Yazılımı WAGO Arayüz Yapılandırma Uygulaması |

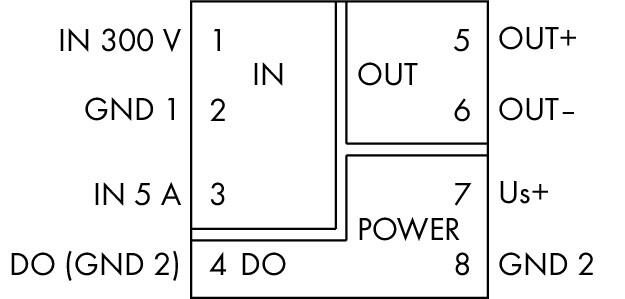

Input
| Input signal type | Gerilim Akım Voltage Current |
| Input signal voltage | AC/DC 300 V (IN 1) |
| Input signal, current | AC/DC 0 … 5 A (IN 2) |
| Measurement frequency | 15 … 70 Hz (AC) |
| Frequency range | 15 … 70 Hz (AC) |
| Input resistance (intput/current) | ≤ 10 mΩ |
| Input resistance (input/voltage) | ≥ 300 kΩ |
| Maks. giriş sinyali | 10 A AC/DC (IN 2; kalıcı) |
| Maks. giriş gerilimi | 600 V (IN 1; kalıcı) |
| Yanıt eşiği | 300 mV (IN 1); 10 mA (IN 2) |
| Resolution (voltage) | 30 mV (IN 1) |
| Resolution (current) | 1 mA (IN 2) |
Output
| Output signal type | Akım Gerilim Current Voltage |
| Output signal voltage | 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (çevrilebilir (ayrıca çift kutupludur)) 0 … 5 V; 1 … 5 V; 0 … 10 V; 2 … 10 V (can be inverted, also bipolar) |
| Output signal current | 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (çevrilebilir (ayrıca çift kutupludur)) 0 … 10 mA; 2 … 10 mA; 0 … 20 mA; 4 … 20 mA (can be inverted, also bipolar) |
| Load impedance (output/voltage) | ≥ 1 kΩ |
| Load impedance (output/current) | ≤ 600 Ω |
Çıkış – Dijital:
| Max. switching voltage (DO) | Supply voltage applied |
| Max. continuous current (DO) | 100 mA (dahili kısıtlama yok) |
| Number of switching tresholds (DO) | 1 veya 2 (ayarlanabilir) |
| Configurable rise/fall delay time (DO) | 0 … 60 s (yazılım aracılığıyla) |
Signal processing
| Ölçme prosedürü | RMS ölçümü; Aritmetik ortalama değer |
| Max. operating frequency | 2 kHz |
| Filtre (T 10-90 ) | Hareketli ortalama değer (filtre seviyesi: 30) |
| Step response typ. | 100 ms |
Measurement error
| İletim hatası (tam skala) | ≤ %0,5 (tam ölçek değerinin) |
| Sıcaklık katsayısı | ≤ 0.01 %/K |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage U S | DC 24 V |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ≤ 46 mA (+ I DO) |
Safety and protection
| Anma gerilimi | 300 V; 150 V (UL) |
| Measurement category per EN/UL 61010-2-030 | CAT II (input) |
| Note on insulation parameters | Tehlike: Servis arayüzü üzerinden konfigürasyon sadece gerilimsiz bir ölçüm girişi ile gerçekleştirilmelidir! Dijital çıkış (DO) kaynağın potansiyelindedir. |
| Koruma sınıfı | IP20 |
Test voltage
| Test voltage (input/analog output) | 2.5 kVAC; 50 … 60 Hz; 1 min |
Insulation coordination (UL)
| Overvoltage category | II |
| Pollution degree | 2 |
| Insulation type (input/analog output/supply/service interface) | Reinforced insulation (safe isolation) |
Insulation coordination
| Overvoltage category | II |
| Pollution degree | 2 |
| Insulation type (input/analog output/supply) | Double insulation (impedance and basic insulation) Requirement: The GND 1 input is dangerous when active and the measurement is conducted as a low-side measurement! |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 94 mm / 3.701 inches |
| Depth | 97,8 mm / 3.85 inches |
Mekanik Veri
| Montaj | DIN-35 ray DIN 35 ray |
Material Data
| Yangın yükü | 0,013 MJ |
| Ağırlık | 39,2 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C (nominal akımda) |
| Surrounding air (storage) temperature | -40 … +85 °C |
| Temperature range of connection cable | ≥ (T çevreleyen hava + 10 K) |
| Temperature range of connection cable (UL) | 80 °C |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| EMC immunity to interference | EN 61000-6-2; EN 61326-2-3; EN 50121-3-2 |
| EMU: | EN 61000-6-3; EN 61326-2-3; EN 50121-3-2 |
| Standartlar/spesifikasyonlar | EN 50121-3-2 EN 61010-1 EN 61373 |
Ticari Veri
| eCl@ss 10.0 | 27-21-01-24 |
| eCl@ss 10.0 | 27-21-01-24 |
| ETIM 8.0 | EC002476 |
| ETIM 8.0 | EC002476 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | bag |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143501026 |
| SAP tesis 01'den gümrük tarifesi no. | 85437090300 |
