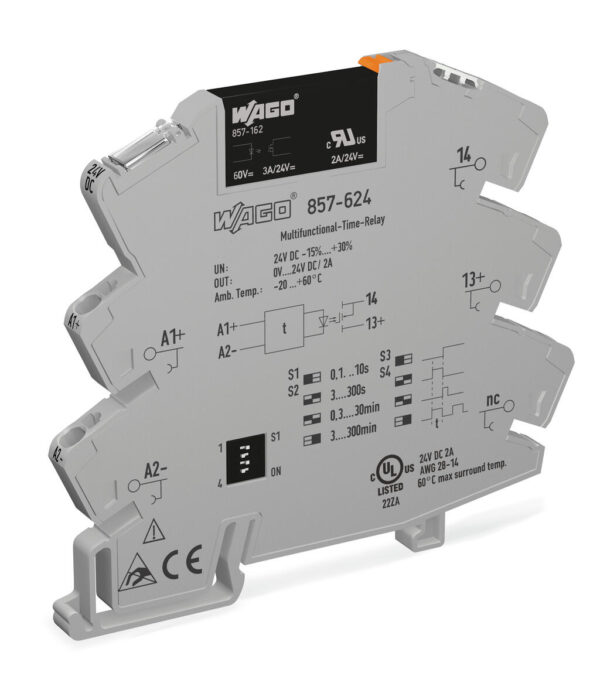

Açıklama
Notes
| Note | Optokuplörler ve katı hal röleleri, düşük voltajlı güç kaynağı ağları tarafından beslenmeyen sinyal işleme ağlarında kullanılmak üzere tasarlanmıştır. |
Technical Data

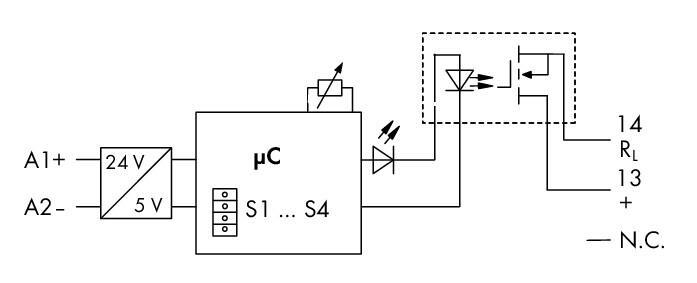

Control circuit
| Nominal input voltage U N | DC 24 V |
| Input voltage range | -15 … +30 % |
| Nominal input current at U N | 10 mA |
| Time range | Ayarlanabilir: 0,1 … 10 s; 3 … 300 s; 0,3 … 30 min; 3 … 300 min |
| Sıfırlama süresi | 50 ms |
| Repeat accuracy | 1 % |
| Functions | Çekmede gecikme Single-shot yükselen kenar Çekmede gecikme ve single-shot yükselen kenar (1 sn sabit) Yanıp sönen |
Load circuit
| Circuit type | 2 telli bağlantı |
| Limiting continuous current | 2 A |
| Nominal output voltage | DC 24 V |
| Output voltage range | DC 0 … 30 V |
| Max. voltage drop at output | ≤ DC 0,12 V |
| Voltage drop | ≤ 0.12 VDC |
| Leakage current at nominal voltage | ≤ 1 µA |
| Min. switching current | 50 µA |
| Turn-on time | ≤ 100 µs |
| Drop-out time | ≤ 2 ms |
Signaling
| Durum göstergesi | Sarı LED |
Safety and protection
| Dielectric strength, control/load circuit (AC, 1 min) | 3,75 kVrms |
| Koruma sınıfı | IP20 |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| İnce bükümlü kablolar | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 94 mm / 3.701 inches |
| Depth | 81 mm / 3.189 inches |
Mechanical data
| Montaj | DIN-35 ray |
Material Data
| Yangın yükü | 0,548 MJ |
| Ağırlık | 29,5 g |
Environmental Requirements
| Surrounding air (operating) temperature at U N | -20 … +60 °C |
| Surrounding air (storage) temperature | -40 … +70 °C |
| İşlem sıcaklığı | -25 … +50 °C |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Standartlar/spesifikasyonlar | EN 61812-1 EN 61373 EN 50121-3-2 |
Elementary relay
| WAGO elementary relay | 857-161 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-37-16-05 |
| eCl@ss 10.0 | 27-37-16-05 |
| ETIM 8.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | Bag |
| SAP tesis 01'den menşei | DE |
| GTIN | 4050821565680 |
| SAP tesis 01'den gümrük tarifesi no. | 85364900990 |
Environmental Product Compliance
| CAS-No. | 11120-22-2 1303-86-2 1317-36-8 7439-92-1 79-94-7 |
| REACH Candidate List Substance | 2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol Diboron trioxide Lead Lead monoxide Lead silicate |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 6(c) 7(a) 7(c)-I 7(c)-II |
