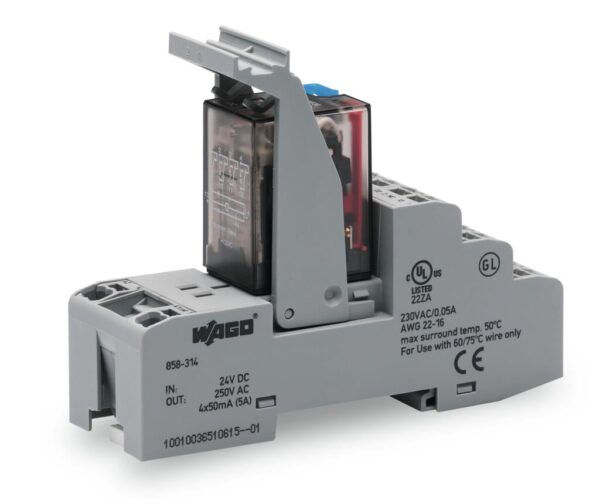

Açıklama
Notes
| Note | Altın tabakanın zarar görmesini önlemek için 30 VDC anahtarlama voltajları ve 50 mA akımları aşılmamalıdır. Daha yüksek anahtarlama gücü nihayetinde altın tabakasının buharlaşmasına yol açar. Gövdede oluşan tortular hizmet ömrünü kısaltabilir. |
Technical Data
Control circuit
| Nominal input voltage U N | DC 24 V |
| Input voltage range | -20 … +10 % |
| Nominal input current at U N | 37 mA |
Load circuit
| Number of changeover/switchover contacts | 4 |
| Contact material (relay) | AgCe + Au |
| Limiting continuous current | 5 A |
| Max. make current (resistive) | (AC) 15 A / 4 s |
| Max. switching voltage | AC 250 V |
| Max. switching power (resistive) | AC 1250 VA; DC (yük limit eğrisine bakın) |
| Switching capacity | AC-15: 1 A / AC 240 V; DC-13: 2 A / DC 24 V |
| Recommended minimum load | 5 V / 1 mA / 50 mW |
| Çekme süresi (tip.) | 25 ms |
| Bırakma süresi | 25 ms |
| Sıçrama süresi (tip.) | 4 ms |
| Electrical life (N.O.; resistive load; 23 °C) | 100 x 10³ switching operations |
| Mekanik ömür | 20 x 10⁶ switching operations |
Signaling
| Durum göstergesi | Kırmızı LED Mekanik |
Safety and protection
| Anma gerilimi | 300 V |
| Nominal ani dalgalanma gerilimi | 2,5 kV |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 1,5 kVrms |
| Dielectric strength open contact (AC, 1 min) | 1 kVrms |
| Dielectric strength, load/load circuit (AC, 1 min) | 1,5 kVrms |
| Insulation type (control/load circuit) | Basic insulation |
| Insulation type (open contact) | Functional insulation |
| Insulation type (load/load circuit) | Basic insulation |
| Insulation type (adjacent devices) | Reinforced insulation (safe isolation) |
| Koruma sınıfı | IP20 |
Bağlantı verisi
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Tek damarlı boylar | 0,34 … 1,5 mm² / 22 … 16 AWG |
| İnce bükümlü kablolar | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Sıyırma uzunluğu | 9 … 10 mm / 0.35 … 0.39 inches |
| Not (iletken kesiti) | 2 x 0.34 … 2 x 1.5 mm² / 1 x 2.5 mm² / 2 x 22 … 2 x 16 AWG |

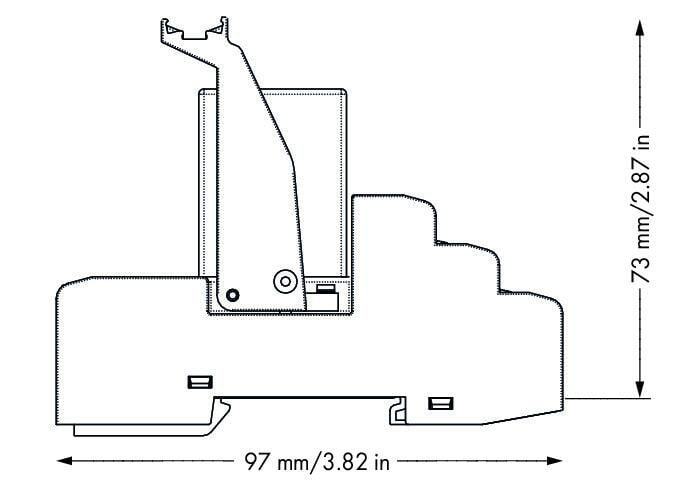

Geometrical Data
| Width | 31 mm / 1.22 inches |
| Height | 97 mm / 3.819 inches |
| Depth | 73 mm / 2.874 inches |
Mechanical data
| Montaj | DIN-35 ray |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
Material Data
| Yangın yükü | 0,572 MJ |
| Ağırlık | 96,8 g |
Environmental Requirements
| Surrounding air (operating) temperature at U N | -25 … +70 °C |
| Surrounding air (operating) temperature for UL | -25 … 50 °C |
| Surrounding air (storage) temperature | -40 … +70 °C |
| İşlem sıcaklığı | -25 … +50 °C |
| Temperature range of connection cable | ≥ (T çevreleyen hava + 25 K) |
| Relative humidity | 5 … 85 % |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Standartlar/spesifikasyonlar | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 (max. 50 °C) DNV |
Elementary relay
| WAGO elementary relay | 858-152 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 10.0 | 27-37-16-01 |
| ETIM 8.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| Pack. unit | 5 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CN |
| GTIN | 4055143567893 |
| SAP tesis 01'den gümrük tarifesi no. | 85364900990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
