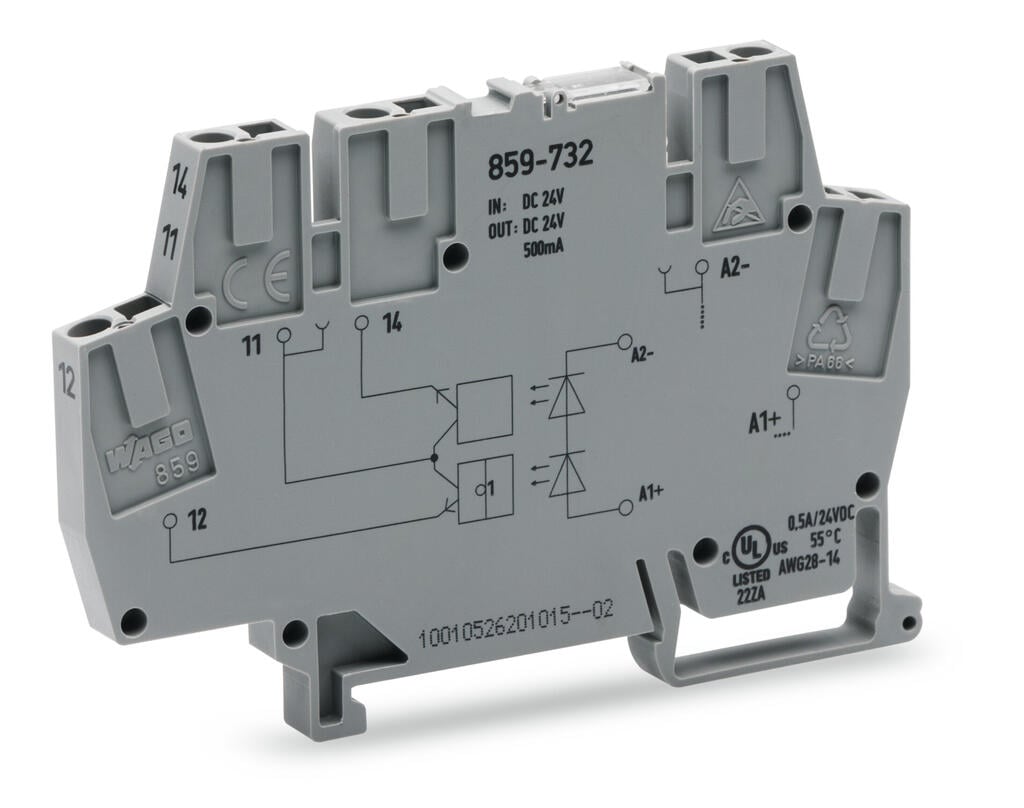

Açıklama
Notes
| Note | Optokuplörler ve katı hal röleleri, düşük voltajlı güç kaynağı ağları tarafından beslenmeyen sinyal işleme ağlarında kullanılmak üzere tasarlanmıştır. |
Technical Data
Control circuit
| Nominal input voltage U N | DC 24 V |
| Input voltage range | DC 14 … 60 V |
| Input voltage range | DC 0 … 5 V |
| Input voltage range | DC 15 … 42 V |
| Nominal input current at U N | 6 mA |
| Input current range | 3,5 … 9 mA |
Load circuit

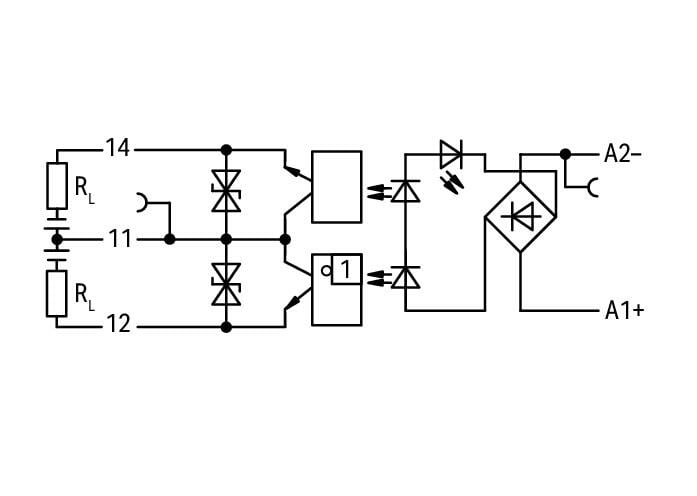

| Circuit type | Değişken kontak çıkışı |

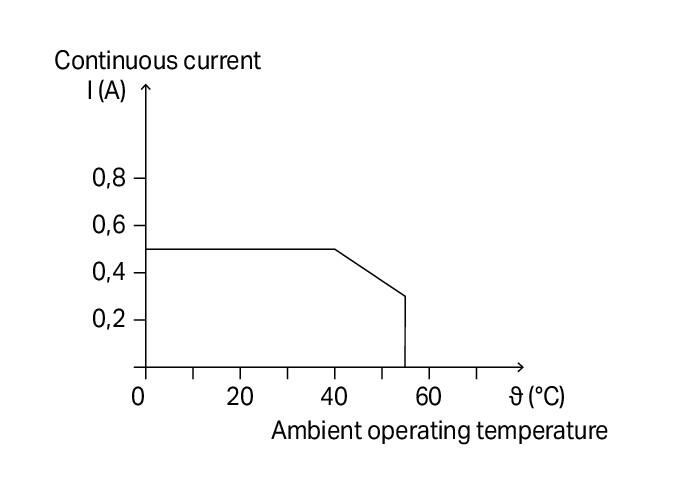

| Limiting continuous current | 1 A |
| Çıkış tepe akımı | 4 A |
| Nominal output voltage | DC 24 V |
| Output voltage range | DC 3 … 30 V |
| Max. voltage drop at output | ≤ DC 1,5 V |
| Voltage drop | ≤ 1.5 VDC |
| Leakage current at nominal voltage | ≤ 1,3 mA |
| Min. switching current | 0,5 mA |
| Turn-on time | ≤ 25 µs |
| Drop-out time | ≤ 150 µs |
| Switching frequency | ≤ 2 kHz |
Signaling
| Durum göstergesi | Kırmızı LED |
Safety and protection
| Anma gerilimi | 300 V |
| Aşırı gerilim kategorisi | II |
| Kirlilik derecesi | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 3,5 kVrms |
| Insulation type (control/load circuit) | Basic insulation |
| Insulation type (adjacent devices) | Reinforced insulation (safe isolation) |
| Insulation type (adjacent devices) | Reinforced insulation (safe isolation) |
| Koruma sınıfı | IP20; in connected state or when using 859-525 end plate |
Bağlantı verisi
| Bağlantı teknolojisi | CAGE CLAMP® |
| Tek damarlı boylar | 0,2 … 2,5 mm² / 24 … 14 AWG |
| İnce bükümlü kablolar | 0,14 … 2,5 mm² / 26 … 14 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,14 … 1,5 mm² / 26 … 16 AWG |
| Sıyırma uzunluğu | 5 … 6 mm / 0.2 … 0.24 inches |
Geometrical Data
| Width | 6 mm / 0.236 inches |
| Height | 91 mm / 3.583 inches |
| Depth | 56 mm / 2.205 inches |
Mechanical data
| Montaj | DIN-35 ray |
| Montaj pozisyonu | yatay (ayakta / yatarken); dikey |
Material Data
| Renk | gri |
| Yangın yükü | 0,338 MJ |
| Ağırlık | 19,6 g |
Environmental Requirements
| Surrounding air (operating) temperature at U N | -25 … +70 °C |
| Surrounding air (operating) temperature for UL | -25 … +40 °C |
| Surrounding air (storage) temperature | -25 … +85 °C |
| İşlem sıcaklığı | -25 … +50 °C |
| Temperature range of connection cable | ≥ (T ambient + 20 K) |
| Relative humidity | 5 … 95 % (yoğunlaşmaya izin verilmez) |
| Max. operating altitude | 2000 m |
Standartlar ve Spesifikasyonlar
| Standartlar/spesifikasyonlar | EN 61010-2-201 EN 61000-6-2 EN 61000-6-3 UL 508 |
Ticari Veri
| Product Group | 6 (INTERFACE ELECTRONIC) |
| eCl@ss 10.0 | 27-26-15-03 |
| eCl@ss 10.0 | 27-26-15-03 |
| ETIM 8.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | Box |
| SAP tesis 01'den menşei | DE |
| GTIN | 4055143605038 |
| SAP tesis 01'den gümrük tarifesi no. | 85365005000 |
Environmental Product Compliance
| CAS-No. | 7439-92-1 |
| REACH Candidate List Substance | Lead |
| RoHS Compliance Status | Compliant,With Exemption |
| RoHS Exemption | 7(a) 7(c)-I 7(c)-II |
| SCIP notification number (Austria) | 57a1bfce-837f-496f-bb87-0ee73be0f0e5 |
| SCIP notification number (Belgium) | 755a3c6f-e35a-4e19-b0ee-512f065a91d0 |
| SCIP notification number (Bulgaria) | e6d20177-d9e9-4a78-9d60-e43717e28e57 |
| SCIP notification number (Czech Republic) | 9dfd4bfb-cc1c-49eb-a1c1-0b64d00f099b |
| SCIP notification number (Denmark) | 4c323740-8f20-466e-9042-0a076d1a8f0f |
| SCIP notification number (Finland) | 52d3c9ba-3d90-471c-a170-7c09458e40d2 |
| SCIP notification number (France) | ad0e707f-7039-4e88-9ee3-ed5d487a2e2a |
| SCIP notification number (Germany) | ea40552f-92f5-46de-87e1-b73fe04e3250 |
| SCIP notification number (Hungary) | 5cd57c02-e1c7-45e8-832f-d5c9a45f1673 |
| SCIP notification number (Italy) | bf075a59-b693-4567-9db7-e82f4962eeb3 |
| SCIP notification number (Netherlands) | 70584d00-5997-4863-bc45-b1f5a8b5a599 |
| SCIP notification number (Poland) | e83132b9-f4af-4c38-9e4e-a25a8341e444 |
| SCIP notification number (Romania) | b75c4036-3d4b-4a67-a7ab-5835dc0fe98b |
| SCIP notification number (Sweden) | 563094d4-9f00-4d26-b4a7-3150d5361492 |
