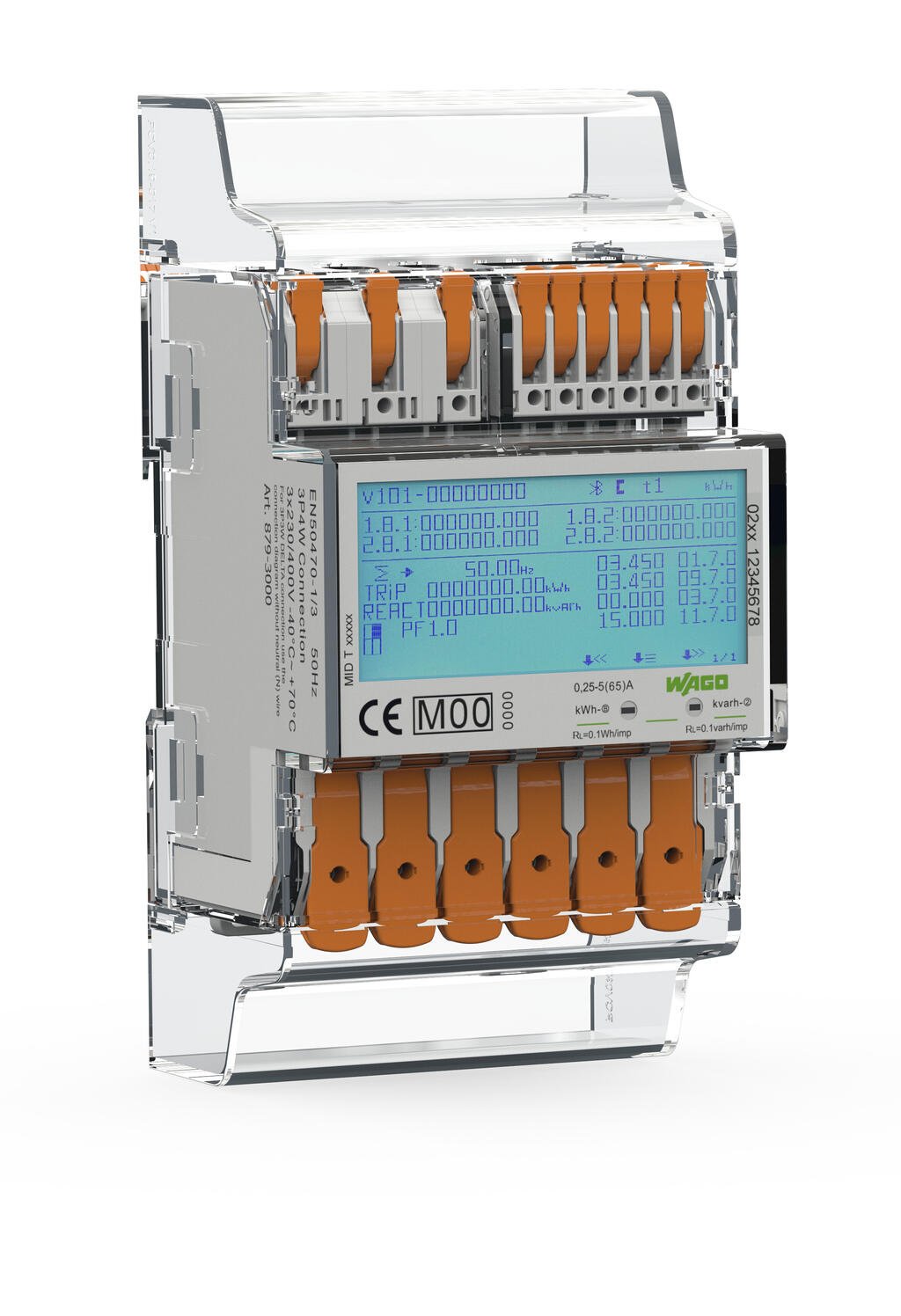

Açıklama
Technical Data
Configuration
| Configuration options | Touch-sensitive controls Configuration app via Bluetooth ® |
Input
| Input signal type | Gerilim Akım |
| Frequency range | 45 … 60 Hz |
Communication
| İletişim | Modbus ® M-Bus Bluetooth ® |
| Interface | RS-485 (2-wire); 2x S0 interfaces (configurable) |
| Rate control input | 230 VAC |
| Indicators | LCD with backlight |
Signal processing
| Calculated measured variables | Active and reactive energy in supply and reference direction |
| Measurement type (load profile) | No |
Measurement error
| Accuracy class | Class B (= 1 % error); Active energy per EN 50470-3 |
| Calibration validity period | 8 Jahre |
Power supply
| Type of power supply | Via measurement circuit |
| Power consumption P max. (phase; active power) | 2 W |
| Power consumption P max. (phase; apparent power) | 10 VA |
Safety and protection
| Dielektrik dayanımı | 4 kV; 1 min |
| Dielektrik dayanımı | 6 kV |
| Kirlilik derecesi | 2 |
| Koruma sınıfı | IP51 / IP20; IP51 (front side); IP20 (connection) |
| Koruma sınıfı | II |
Bağlantı verisi

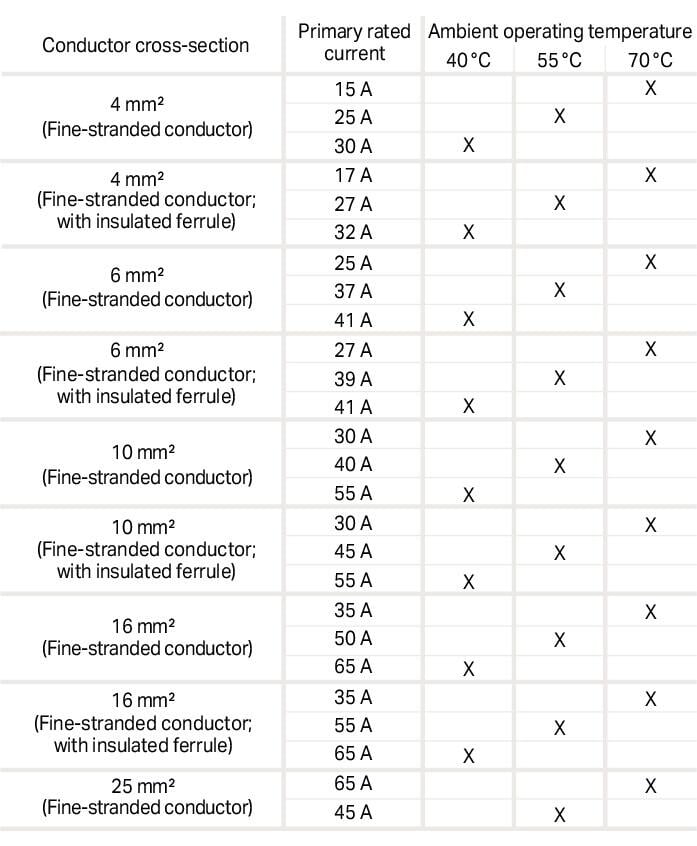

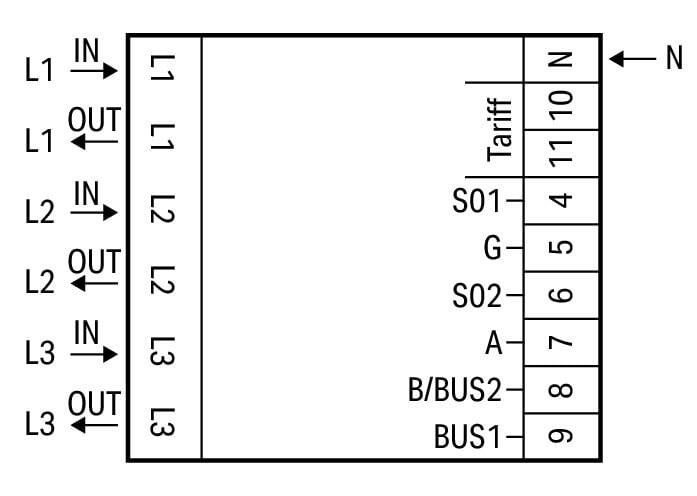

| Connection type (1) | Voltage/current |
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| WAGO terminal | WAGO 2616 Serisi |
| Actuation type | Kol |
| Tek damarlı boylar | 0,75 … 16 mm² / 18 … 4 AWG |
| İnce bükümlü kablolar | 0,75 … 25 mm² / 18 … 4 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,75 … 16 mm² |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,75 … 16 mm² |
| Sıyırma uzunluğu | 18 … 20 mm / 0.71 … 0.79 inches |
| Connection type (2) | Communication/rate control input |
| Bağlantı tipi 2 | İtmeli CAGE CLAMP ® |
| WAGO terminal 2 | WAGO 2604 Series |
| Actuation type 2 | Kol |
| tek damarlı, bağlanabilir | 0,2 … 4 mm² / 24 … 12 AWG |
| ince bükümlü, bağlanabilir | 0,2 … 4 mm² / 24 … 12 AWG |
| ince bükümlü, yalıtımlı yüksüklü | 0,25 … 2,5 mm² |
| Sıyırma uzunluğu | 9 … 11 mm / 0.35 … 0.43 inches |

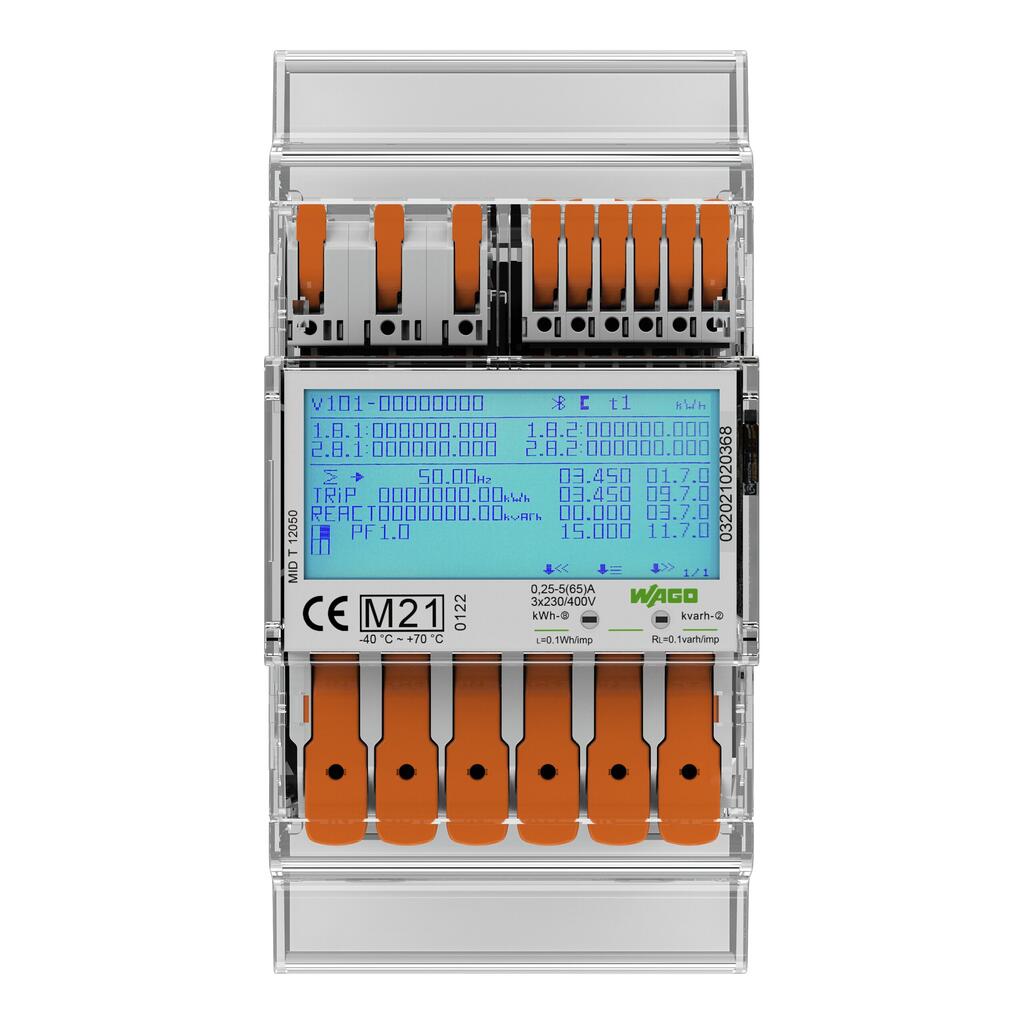

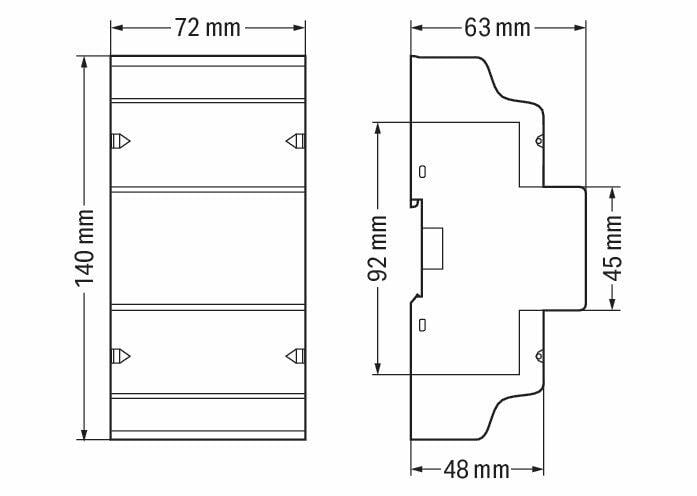

Geometrical Data
| Width | 72 mm / 2.835 inches |
| Height | 140 mm / 5.512 inches |
| Depth | 63 mm / 2.48 inches |
| Note on dimensions | Height without cover: 92 mm |
Mekanik Veri
| Tasarım | DIN raya monte gövde |
| Montaj | DIN-35 ray |
Material Data
| Malzeme | PC 940A |
| Ağırlık | 280 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … +70 °C |
| Relative humidity | ≤ 75% (during storage ≤ 95 %) |
Standartlar ve Spesifikasyonlar
| Uygunluk işareti | CE |
| Standartlar/spesifikasyonlar | EN 50470-1/3 MID-compliant |
Ticari Veri
| ETIM 8.0 | EC002048 |
| ETIM 8.0 | EC002048 |
| Recupel Type | |
| Pack. unit | 1 Adet |
| SAP tesis 01'den menşei | CN |
| GTIN | 4066966125405 |
| SAP tesis 01'den gümrük tarifesi no. | 90283019000 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
