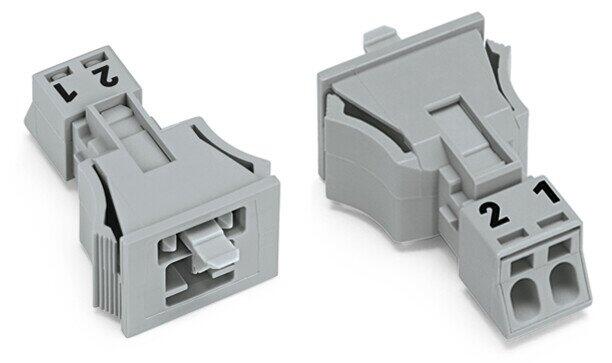

Açıklama
Notes
| Note | The snap-in connectors must be relieved of tensile and transverse forces. A surface finish can influence the edge radius of the cutouts. This may affect the snap-in socket fit, so ensure an adequate fit before use. In addition, the punched edge should be on the inside for punched cutouts. The wings of the snap-in connectors must not be mechanically stressed for a long period before use (e.g., due to a pre-locking position). |
| Variants: | Diğer direk işaretleri Other versions (or variants) can be requested from WAGO Sales or configured at https://configurator.wago.com/. |
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
250 V
-
-
Şok gerilimi
4 kV
-
-
Nominal akım
16 A
-
-
Approvals per UL 1977
Approvals per
UL 1977
Rated voltage
600 V
Rated current
14 A
General
| Kontak Direnci Hakkında Not | yaklaşık 1mΩ kontak direnci yaklaşık 0,25mΩ kontak geçişi fiş/soket |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 2 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | El aleti Bastırmalı |
| Nominal kesit | 1,5 mm² / 16 AWG |
| Tek damarlı boylar | 0,25 … 1,5 mm² / 22 … 16 AWG |
| tek damarlı, doğrudan takılabilir | 0,75 … 1,5 mm² / 20 … 16 AWG |
| bükümlü, bağlanabilir | 0,25 … 1 mm² / 22 … 18 AWG |
| İnce bükümlü kablolar | 0,25 … 1,5 mm² / 22 … 16 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 0,75 mm² / 22 … 20 AWG |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,25 … 0,75 mm² / 22 … 20 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 0,75 mm² / 20 AWG |
| Sıyırma uzunluğu | 9 mm / 0.35 inches |
| Kutup sayısı | 2 |
| Conductor entry direction to mating direction | 0 ° |
Geometrical Data
| Pin aralığı | 4,4 mm / 0.173 inches |
| Width | 19,8 mm / 0.78 inches |
| Height | 16 mm / 0.63 inches |
| Depth | 39,85 mm / 1.569 inches |
