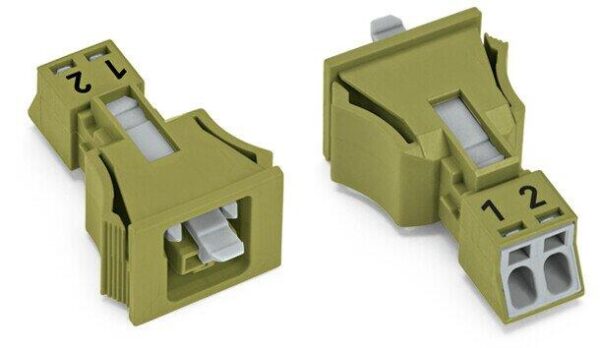

Açıklama
Notes
| Note | The snap-in connectors must be relieved of tensile and transverse forces. A surface finish can influence the edge radius of the cutouts. This may affect the snap-in socket fit, so ensure an adequate fit before use. In addition, the punched edge should be on the inside for punched cutouts. The wings of the snap-in connectors must not be mechanically stressed for a long period before use (e.g., due to a pre-locking position). |
| Variants: | Diğer direk işaretleri Other versions (or variants) can be requested from WAGO Sales or configured at https://configurator.wago.com/. |
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
250 V
-
-
Şok gerilimi
4 kV
-
-
Nominal akım
16 A
-
-
Approvals per UL 1977
Approvals per
UL 1977
Rated voltage
600 V
Rated current
14 A
General
| Kontak Direnci Hakkında Not | yaklaşık 1mΩ kontak direnci yaklaşık 0,25mΩ kontak geçişi fiş/soket |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 2 |
Connection 1
| Bağlantı teknolojisi | İtmeli CAGE CLAMP ® |
| Actuation type | El aleti Bastırmalı |
| Nominal kesit | 1,5 mm² / 16 AWG |
| Tek damarlı boylar | 0,25 … 1,5 mm² / 22 … 16 AWG |
| tek damarlı, doğrudan takılabilir | 0,75 … 1,5 mm² / 20 … 16 AWG |
| bükümlü, bağlanabilir | 0,25 … 1 mm² / 22 … 18 AWG |
| İnce bükümlü kablolar | 0,25 … 1,5 mm² / 22 … 16 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 0,75 mm² / 22 … 20 AWG |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,25 … 0,75 mm² / 22 … 20 AWG |
| min. ince bükümlü, yalıtımlı yüksüklü, bastırarak sonlandırma | 0,75 mm² / 20 AWG |
| Sıyırma uzunluğu | 9 mm / 0.35 inches |
| Kutup sayısı | 2 |
| Conductor entry direction to mating direction | 0 ° |
Geometrical Data
| Pin aralığı | 4,4 mm / 0.173 inches |
| Width | 19,8 mm / 0.78 inches |
| Height | 16 mm / 0.63 inches |
| Depth | 39,85 mm / 1.569 inches |
Mekanik Veri
| Uygulama | Control technology |
| Kodlama | B |
| Kodlama | Hayır |
| Etiketleme | 1 2 |
| Potential marking | 1 2 |
| Tak-çıkar bağlantı takma gücü | yaklaşık 20–70N (kutup sayısına bağlı olarak) |
| Tak-çıkar bağlantı tutma gücü | kilitlendiğinde: > 80N |
| Tak-çıkar bağlantı çıkarma gücü | açıldığında: yaklaşık 20–70N (kutup sayısına bağlı olarak) |
| Min. takıp çıkarma sayısı | 200, rezistif yüksüz |
| Gehäuseblechstärke | 0,5 … 2 mm / 0.02 … 0.079 inches |
| Montaj tipi | Basma/takma |
| Protection type | IP40 |
Plug-in connection
| Contact type (pluggable connector) | Dişi konnektör/soket |
| Connector connection type | iletken için |
| Mismating protection | Evet |
| Mismating protection | Tüm WINSTA ® bileşenleri, aşağıdaki durumlarda hatalı eşlemeye karşı% 100 korunur: a.) farklı sayıda kutbu takmak b.) 180 döndürülürken tıkanma c.) yanal olarak kademeli olarak takılma d.) bir kutbu takmak |
| Locking lever | Evet |
| Locking of plug-in connection | Kilitleme kolu |
| Note on locking system | All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket). |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | açık yeşil |
| Renk | gri |
| Malzeme grubu | I |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Sıkıştırma yayı malzemesi | Krom nikel yay çeliği (CrNi) |
| Kontak materyali | Bakır veya bakır alaşımı, yüzey işlemeli |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,03 MJ |
| Ağırlık | 4,5 g |
Environmental Requirements
| İşlem sıcaklığı | -5 … +40 °C |
| Continuous operating temperature | -35 … +85 °C |
| Kesintisiz Servis Sıcaklığı Hakkında Not | ≤ 105 °C sıcaklıklar için yalıtımlı kısımlar |
Ticari Veri
| Product Group | 20 (Winsta) |
| eCl@ss 10.0 | 27-44-06-02 |
| eCl@ss 10.0 | 27-44-06-02 |
| ETIM 8.0 | EC002566 |
| ETIM 8.0 | EC002566 |
| Pack. unit | 50 (50) Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | PL |
| GTIN | 4055143428170 |
| SAP tesis 01'den gümrük tarifesi no. | 85366990990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
