Açıklama
Notes
| Note | eShop'ta farklı yangın sınıfına sahip kablolar bulunabilir. |
| Variants: | Diğer direk işaretleri Other versions (or variants) can be requested from WAGO Sales or configured at https://configurator.wago.com/. |
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
400 V
-
-
Şok gerilimi
6 kV
-
-
Nominal akım
10 A
-
-
Approvals per UL 1977
| Note for the US market | Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 5 A and voltages up to 600 V. For further information, please contact your local sales office. |
General
| Kontak Direnci Hakkında Not | yaklaşık 1mΩ kontak direnci yaklaşık 0,25mΩ kontak geçişi fiş/soket |
Bağlantı verisi
| Toplam potansiyel sayısı | 4 |
Connection 1
| Kutup sayısı | 4 |
| Sheathed cable diameter | 7,1 … 9 mm |
| Kesit min (1) | 1 mm² |
| Connection type | Soket - Fiş |

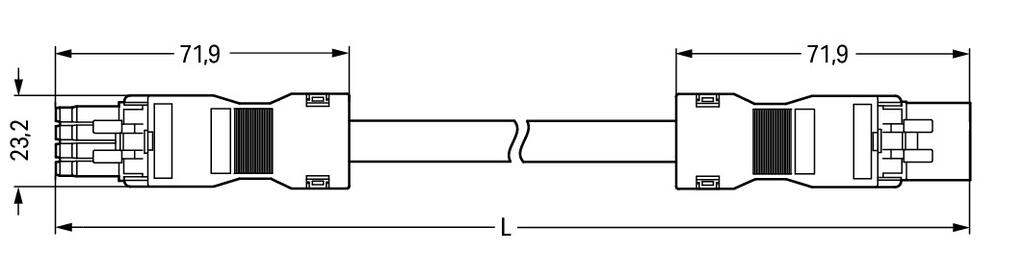

Geometrical Data
| Pin aralığı | 4,4 mm / 0.173 inches |
| Width | 23,2 mm / 0.913 inches |
| Height | 16 mm / 0.63 inches |
| Total length | 6 m |
Mekanik Veri
| Uygulama | Control technology |
| Kodlama | B |
| Kodlama | Hayır |
| Etiketleme | 1 2 3 4 |
| Potential marking | 1 2 3 4 |
| Tak-çıkar bağlantı takma gücü | yaklaşık 20–70N (kutup sayısına bağlı olarak) |
| Tak-çıkar bağlantı tutma gücü | kilitlendiğinde: > 80N |
| Tak-çıkar bağlantı çıkarma gücü | açıldığında: yaklaşık 20–70N (kutup sayısına bağlı olarak) |
| Min. takıp çıkarma sayısı | 200, rezistif yüksüz |
| Connection type | Soket - Fiş |
| Type of cable assembly | Bağlantı kablosu |
| Type of cable | Kontrol hattı 4 x 1 |
| Protection type | IP20; IP40 çiftlendiğinde |
Plug-in connection
| Mismating protection | Evet |
| Mismating protection | Tüm WINSTA ® bileşenleri, aşağıdaki durumlarda hatalı eşlemeye karşı% 100 korunur: a.) farklı sayıda kutbu takmak b.) 180 döndürülürken tıkanma c.) yanal olarak kademeli olarak takılma d.) bir kutbu takmak |
| Locking lever | güçlendirilebilir |
| Locking of plug-in connection | Kilitleme kolu |
| Note on locking system | All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket). |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | pembe |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| Reaction to fire class per EN 50575 | E ca |
| Kontak materyali | Bakır veya bakır alaşımı, yüzey işlemeli |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,558 MJ |
| Renk | pembe |
| Renk | siyah |
| Renk | gri |
| Renk | siyah |
| Halogen-free | Hayır |
| Silicon-free | Evet |
| Sheath material | PVC |
| Rubber cable | Hayır |
| Ağırlık | 498,6 g |
| Ağırlık | 0.0384 kg/m |
Environmental Requirements
| İşlem sıcaklığı | -5 … +40 °C |
| Continuous operating temperature | -35 … +85 °C |
| Kesintisiz Servis Sıcaklığı Hakkında Not | ≤ 70 C sıcaklıklar için kablo (halojensiz dahil) ≤ 105 C sıcaklıklar için yalıtım parçaları |
Ticari Veri
| eCl@ss 10.0 | 27-44-06-04 |
| eCl@ss 10.0 | 27-44-06-04 |
| ETIM 8.0 | EC002587 |
| ETIM 8.0 | EC002587 |
| Pack. unit | 1 Adet |
| SAP'den ambalaj tipi | unpacked |
| SAP tesis 01'den menşei | PL |
| GTIN | 4055143516303 |
| SAP tesis 01'den gümrük tarifesi no. | 85444290900 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
