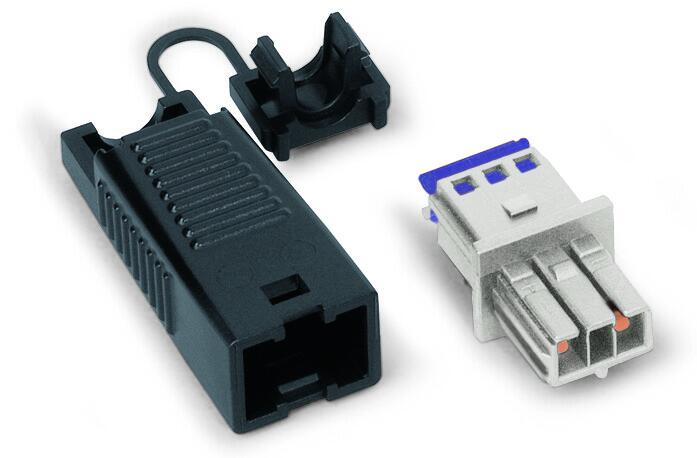

Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
50 V
-
-
Şok gerilimi
0.8 kV
-
-
Nominal akım
3 A
-
-
General
| Kontak Direnci Hakkında Not | yaklaşık 3mΩ kontak direnci |
Bağlantı verisi
| Toplam bağlantı noktası sayısı | 2 |
| Toplam potansiyel sayısı | 2 |
Connection 1
| Bağlantı teknolojisi | PUSH WIRE® |
| Actuation type | Bastırmalı |
| Conductor diameter | 0,8 mm |
| Sıyırma uzunluğu | 9 mm / 0.35 inches |
| Kutup sayısı | 2 |
| Connectable sheathed cable diameter | 5 … 7 mm |
| Conductor entry direction to mating direction | 0 ° |
Geometrical Data

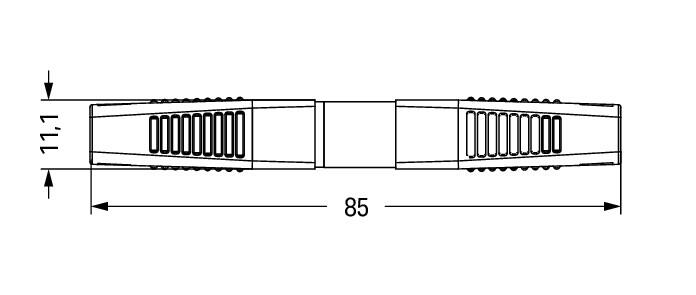

| Width | 14,1 mm / 0.555 inches |
| Height | 11,1 mm / 0.437 inches |
| Depth | 47,5 mm / 1.87 inches |
Mekanik Veri
| Technology | KNX |
| Uygulama | KNX |
| Kodlama | F |
| Kodlama | Hayır |
| Etiketleme | 1+ 2- |
| Potential marking | 1+ 2- |
| Tak-çıkar bağlantı takma gücü | yaklaşık 10–15N |
| Tak-çıkar bağlantı tutma gücü | kilitlendiğinde: > 80N |
| Tak-çıkar bağlantı çıkarma gücü | açıldığında: yaklaşık 15–20N |
| Min. takıp çıkarma sayısı | 200, rezistif yüksüz |
| Protection type | IP20; Yalnızca bir gerilim azaltma muhafazasıyla eşleştirildiğinde ve sabitlendiğinde (Bu kompakt konektörler açık, kolay erişilebilir alanlarda kullanım için tasarlanmamıştır.) |
Plug-in connection
| Contact type (pluggable connector) | Dişi konnektör/soket |
| Connector connection type | iletken için |
| Mismating protection | Evet |
| Mismating protection | Tüm WINSTA ® bileşenleri, aşağıdaki durumlarda hatalı eşlemeye karşı% 100 korunur: a.) farklı sayıda kutbu takmak b.) 180 döndürülürken tıkanma c.) yanal olarak kademeli olarak takılma d.) bir kutbu takmak |
| Locking lever | güçlendirilebilir |
| Locking of plug-in connection | Kilitleme kolu |
| Strain relief | Burkulma önleyici gövde |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | açık gri |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Sıkıştırma yayı malzemesi | Krom nikel yay çeliği (CrNi) |
| Kontak materyali | Bakır alaşımı, yüzey işlemeli |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,15 MJ |
| Ağırlık | 5 g |
Environmental Requirements
| İşlem sıcaklığı | -5 … +40 °C |
| Continuous operating temperature | -35 … +85 °C |
| Kesintisiz Servis Sıcaklığı Hakkında Not | ≤ 105 °C sıcaklıklar için yalıtımlı kısımlar |
Ticari Veri
| Product Group | 20 (Winsta) |
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 10.0 | 27-44-06-05 |
| ETIM 8.0 | EC002560 |
| ETIM 8.0 | EC002560 |
| Pack. unit | 50 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CH |
| GTIN | 4045454267476 |
| SAP tesis 01'den gümrük tarifesi no. | 85366990990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
Miscellaneous
| Technology | KNX |
