Açıklama
Elektrik Verisi
Ratings per IEC/EN
1'e göre derecelendirme
IEC/EN 60664-1
Overvoltage category
III
III
II
Pollution degree
3
2
2
Anma gerilimi
50 V
-
-
Şok gerilimi
0.8 kV
-
-
Nominal akım
3 A
-
-
General
| Kontak Direnci Hakkında Not | yaklaşık 1mΩ kontak direnci yaklaşık 0,25mΩ kontak geçişi fiş/soket |
Bağlantı verisi
| Toplam potansiyel sayısı | 2 |
Connection 1
| Bağlantı teknolojisi | IDC |
| Actuation type | El aleti |
| Kutup sayısı | 2 |

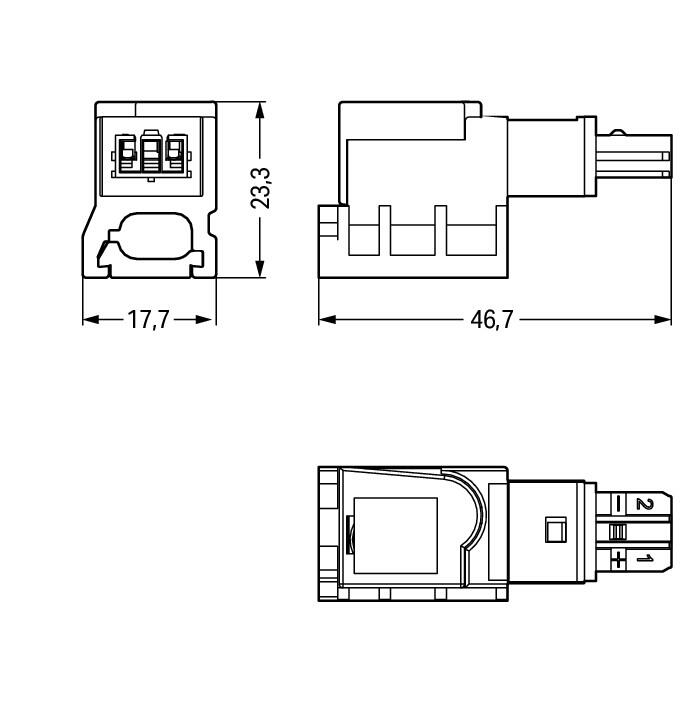

Geometrical Data
| Width | 17,7 mm / 0.697 inches |
| Height | 23,3 mm / 0.917 inches |
| Depth | 46,7 mm / 1.839 inches |
Mekanik Veri
| Technology | KNX |
| Uygulama | KNX |
| Kodlama | F |
| Kodlama | Hayır |
| Etiketleme | 1+ 2- |
| Potential marking | 1+ 2- |
| Tak-çıkar bağlantı tutma gücü | kilitlendiğinde: > 80N |
| Min. takıp çıkarma sayısı | 200 |
| Protection type | IP20; Yalnızca eşleştiklerinde (bu kompakt konektörler açık, kolay erişilebilir alanlarda kullanım için tasarlanmamıştır). |
| Suitable | yassı kablo 2 x 1,5 mm² için |
Plug-in connection
| Mismating protection | Evet |
| Mismating protection | Tüm WINSTA ® bileşenleri, aşağıdaki durumlarda hatalı eşlemeye karşı% 100 korunur: a.) farklı sayıda kutbu takmak b.) 180 döndürülürken tıkanma c.) yanal olarak kademeli olarak takılma d.) bir kutbu takmak |
Material Data
| Note (material data) | Information on material specifications can be found here |
| Renk | açık gri |
| İzolasyon malzemesi | Poliamid 66 (PA 66) |
| UL 94'e göre tutuşabilirlik değeri | V0 |
| Kontak materyali | Bakır veya bakır alaşımı, yüzey işlemeli |
| Kontak kaplaması | kalay kaplamalı |
| Ağırlık | 15,6 g |
Environmental Requirements
| İşlem sıcaklığı | -5 … +40 °C |
| Continuous operating temperature | -35 … +85 °C |
| Kesintisiz Servis Sıcaklığı Hakkında Not | ≤ 70 C sıcaklıklar için kablo (halojensiz dahil) –15 C ila ≤ 70 C sıcaklıklar için yassı kablo (halojensiz dahil) ≤ 105 C sıcaklıklar için yalıtım parçaları |
Ticari Veri
| eCl@ss 10.0 | 27-44-06-01 |
| eCl@ss 10.0 | 27-44-06-01 |
| ETIM 8.0 | EC002588 |
| ETIM 8.0 | EC002588 |
| Pack. unit | 50 Adet |
| SAP'den ambalaj tipi | box |
| SAP tesis 01'den menşei | CH |
| GTIN | 4050821471721 |
| SAP tesis 01'den gümrük tarifesi no. | 85366990990 |
Environmental Product Compliance
| RoHS Compliance Status | Compliant,No Exemption |
Miscellaneous
| Technology | KNX |
